Описание к ИЛ № 54-051-04

Результат конструкторской разработки

Линия (см. рис.) включает в себя пресс червячный ЧП 63х25 (1), сушилку 2, вакуумную ванну 8 для охлаждения, тянущую машину 9, отрезное устройство 10, приемное устройство 11, пульт управления 7, шкаф управления 5 и микропроцессорное устройство для регулирования температуры 4.

Принцип работы линии: гранулированный материал вакуум - загрузчиком транспортируется в сушилку, где происходит его подсушка горячим воздухом. Из сушилки материал подается в загрузочную воронку пресса, откуда поступает в цилиндр пресса, где расплавляется и гомогенизируется.

Подготовленный таким образом расплав выдавливается через формирующее отверстие профильной головки в виде заготовки. Полученная заготовка поступает в калибр, где калибруется и предварительно охлаждается.

Затем заготовка протягивается через калибр тянущей машиной и подается на отрезное устройство, где производится резка заготовки на отрезки определенной длины. Далее готовые заготовки направляются в приемное устройство.

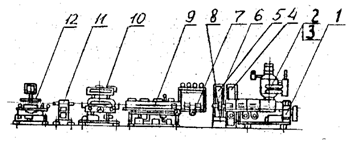

Рис. Линия для производства профильных изделий ЛПИ 63-1
