Результат выполнения конструкторской разработки.

Предложена новая конструкция высокопроизводительной сушильной установки, которая осуществляет сушку зерна по вакуумной технологии.

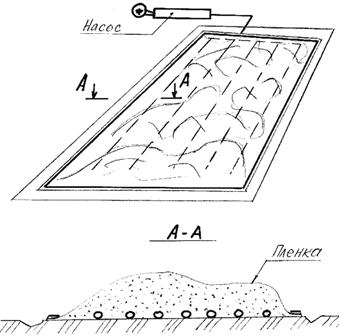

В конструкцию новой вакуумной сушилки (см. рисунок) входят ряд перфорированных труб, обтянутых сверху мелкоячейстой тканью (серпянкой), укрывное эластичное покрытие, система из концевых пригрузов, вакуумный трубопровод, высокопроизводительный поршневой вакуумный насос, оснащенный эластичным рукавно-торовым поршнем, приводной механизм на базе стандартного электродвигателя с редуктором и кривошипно-шатунным узлом.

Укрывное эластичное покрытие собрано из широких лент непроницаемого для воздуха эластичного материала (типа полиэтиленовой пленки), скрепленных по длине специальными зажимами. Края покрытия обделаны прорезиненным материалов с утолщением, на которые по всему периметру покрытия устанавливаются специальные пригрузы.

Вакуумный насос включает неподвижную стальную трубу большого диаметра, в которой размещен поршень с эластичным рукавно-торовым элементом, опирающимся на вторую, но уже подвижную, трубу, приводящуюся в возвратно-поступательное движение кривошипно-шатунным узлом приводного механизма. Насос снабжен впускным и нагнетательным клапанами.

Работает такая вакуумная сушильная установка следующим образом.

Вначале на ровной площадке зернового тока раскладывают перфорированные трубы и свинчивают их в установленном порядке с вакуумным трубопроводом. После этого на площадку поверх труб насыпают зерно, которое подлежит просушке и укрывают его эластичным покрытием. Далее по краю всего периметра это покрытие плотно поджимают пригрузами к поверхности площадки. Затем, после тщательного визуального осмотра и проверки необходимой герметичности, включают в работу вакуумный насос, который начинает интенсивно отсасывать весь воздух из-под покрытия с зерном. При этом, чем больше и интенсивнее отсасывается воздух из полости под покрытием, тем интенсивнее он насыщается влагой, извлекающейся из зерна.

Так как в новой сушилке применен высокопроизводительный поршневой вакуумный насос с эластичным поршнем, то и сушка зерна на току производится до требуемой кондиции весьма интенсивно и в короткие сроки.
