Результат выполнения конструкторской разработки.

Предлагаемый молочно-доильный комплекс отличается от аналогов тем, что перемещение по нему коров происходит только в одном направлении (показано стрелками на рисунках), поэтому пути движения коров не пересекаются, а также исключается смешение выдоенных и невыдоенных животных. Особенностью предлагаемой конструкции является также то, что индивидуальные доильные станки образованы зигзагообразными изгибами ограничителей, и коровы выстраиваются на доильной площадке «елочкой», что позволяет максимально использовать площадь доильной площадки.

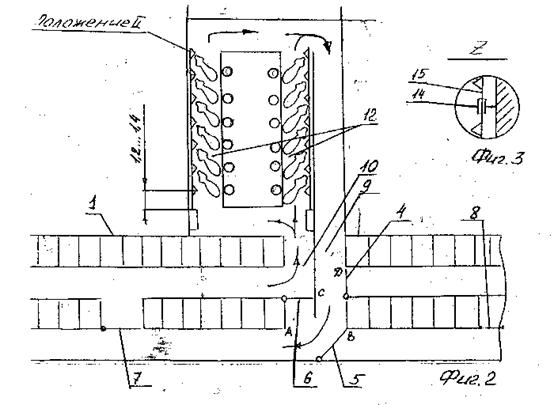

Схема молочно-доильного комплекса представлена на рисунках: фиг.1 - план молочно-доильного комплекса (до продольной оси симметрии); фиг.2 - то же, но с другим направлением «ветвей елочки»; фиг.3 - увеличенный фрагментzфиг.1.

Молочно-доильный комплекс включает помещение 1 для содержания коров с двух или более рядным расположением стойл 2 и зоной кормления 3; калитки 4, 5, 6, 7, 8 и проходы 9, 10; доильную установку, расположенную симметрично по обе стороны помещения 1 в двух доильных залах 11; молочный блок (на рисунках не показан) с оборудованием, размещенный над одним из двух доильных залов 11.

Доильная установка включает две доильные площадки 12, две доильные ямы 13, доильные аппараты, устройства для преддоильной обработки вымени, единую систему молокопроводов и вакууспроводов.

На доильных площадках со стороны, противоположной доильной яме 13, в направляющих 14 установлены зигзагообразные ограничители 15 животных с возможностью возвратно-поступательного перемещения на длину 1,2-1,4 м посредством пневматического приводного механизма 16. Ограничители 15 также снабжены фиксаторами для поочередной их фиксации в крайних положенияхi, iiв зависимости от направления движения коров.

Молочно-доильный комплекс работает следующим образом. Животные, содержащиеся беспривязно, из правой части помещения 1 непосредственно из зоны расположения спальных мест - стойл 2 при закрытой калитке 8 перегоняются через калитку 4 в положении «С» и проход 9 в доильный зал 11, в котором предварительно ограничитель 15 в направляющих 14 переведен приводным механизмом 16 в положениеiи зафиксирован. Обслуживающий персонал производит запуск коров на доильную площадку 12 в индивидуальные доильные станки, образованные зигзагообразными изгибами ограничителей 15. Оператор проводит преддоильную обработку вымени, дойку коров. Молоко собирается и проходит первичную обработку в молочном блоке.

После окончания доения коровы выходят из доильного зала 11 по проходу 10 через калитку 5 в положении «А» и выходят в зону кормления 3 через калитку 6. При этом исключается смешение выдоенных и невыдоенных животных. Таким образом поочередно выдаивают всех коров, содержащихся в двух рядах правого крыла помещения 1. Затем калитку 8 открывают, калитку 5 переводят в положение «В», а калитку 4 - в положение «Д», в результате чего животные могут свободно перемещаться в своей зоне содержания.

После этого начинают доение коров, содержащихся в левой части помещения 1. Для этого приводным механизмом 16 в направляющих 14 перемещают ограничители в положениеii; калитку 7 закрывают, калитку 6 открывают, калитку 5 переводят в положение «В», калитку 4 - в положение «Д». Животные по открытому проходу 10 выходят в доильный зал, занимают места на доильной площадке 12, выстраиваясь «елочкой» уже под другим углом (фиг.2). Процесс доения, а затем возврат коров в зону их содержания происходят аналогично вышеописанному.

Предлагаемый вариант молочно-доильного комплекса позволяет значительно снизить трудозатраты на проведение дойки.
