Результат выполнения конструкторской разработки.

Пресс ПВ-2 с обжимным устройством состоит из следующих основных узлов: гидроцилиндра 1 (см.рисунок), установленного на траверсе вертикальных стоек 2, ручного плунжерного насоса 3 с плунжерами низкого и высокого давления, уста­новленного на масляном бачке 4, стола 5, устанавливаемого на нужной высоте на опорных стержнях, крепящихся в отверстиях стоек, обжимного устройства 6 с комплектом сменных кулачков, соответствующих условным проходам рукавов высокого давления, гидрораспределителя 7 для переключения гидропотока в гидро­цилиндр и в обжимное приспособление.

Отличительные особенности:

1. Ручной насос не зависит от других видов энергии, что позволяет использовать пресс в любых условиях мастерских, ремонтных участков и одновременно повышать качество запрессовки и обжима муфт на рукавах за счет медленного повышения давления и внимательного контроля за процессом.

2. Малые габаритные размеры и масса пресса.

3. Комплектное исполнение с обжимным устройством для восстановления и испытания рукавов высокого давления расширяет диапазон выполняемых работ и эффективность использования.

4. Выполнение широкого диапазона запрессовочно-выпрессовочных, гибочных операций, восстановления, изготовления и испытаний рукавов высокого давления на одном компактном оборудовании одним специалистом.

Изделие изготовляют на Опытном заводе ФГУП "КирНИИЛП", оказывают техническую помощь в освоении.

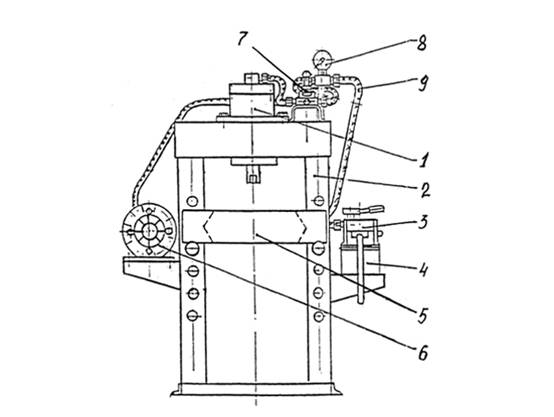

Пресс вертикальный ПВ-2 с обжимным устройством

для восстановления рукавов высокого давления:

1 - гидравлический цилиндр; 2 - стойка; 3 - насос ручной; 4 - бачок; 5 - стол;

6 - обжимное устройство; 7 - гидрораспределитель; 8 - манометр; 9 - гидрорукав
