Результат выполнения конструкторской разработки.

Проект разработан применительно к следующим климатическим условиям: климатический подрайон - 1В, нормативный вес снегового покрова - 150 кг/кв.м, нормативный скоростной напор ветра - 23 кг/кв.м, расчетная температура наружного воздуха - 33 ^оС.

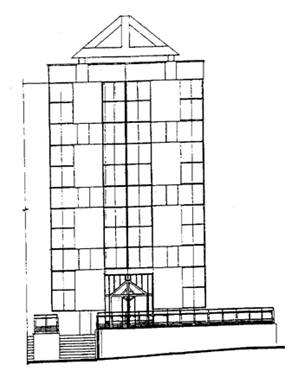

Трехэтажный пристрой (см. рисунок) имеет размеры в плане 5x5 м. Высота этажей, м: первого - 2,85; второго, третьего - 3,6.

Основной несущей конструкцией сооружения является стальной пространственный каркас, образованный четырьмя колоннами трубчатого сечения диаметром 530 мм, защемленными в основании и связанными системой наружных горизонтальных ригелей лестничных площадок и наклонных косоуров лестничных маршей.

Внутренние ригели и косоуры лестницы подвешены к балочному ростверку, устроенному на уровне оголовков основных колонн. В качестве подвесок, поддерживающих несущие конструкции лестницы, использованы стальные трубы диаметром 114 мм. Стальные косоуры, ригели лестничных площадок и балки верхнего ростверка запроектированы из швеллеров № 24. Настил ступеней и площадок лестницы выполнен из листовой стали с последующим обетонированием. Материал конструкций - сталь С245. Соединения конструкций - сварные.

Фундаменты - сборные железобетонные из фундаментных бетонных блоков и железобетонных плит. Стены - ненесущие послойной листовой сборки из стальных листов с утеплением минераловатными плитами, первого этажа - из керамического кирпича с утеплением. Перекрытия - из монолитного железобетона по стальным несущим балкам. Крыша плоская невентилируемая с рулонной кровлей.

Инженерное оборудование предусмотрено в полном объеме. Отопление, электроснабжение от городских сетей.

Пристрой лестничной клетки
