Результат выполнения технологической разработки.

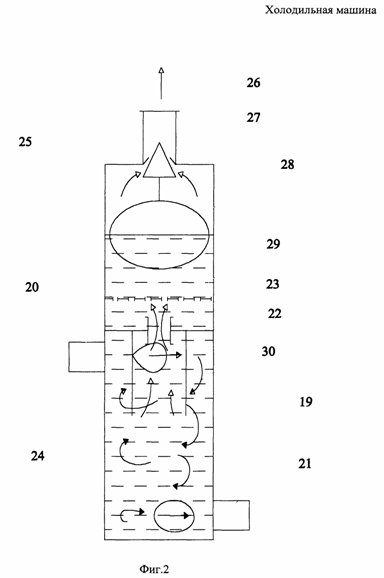

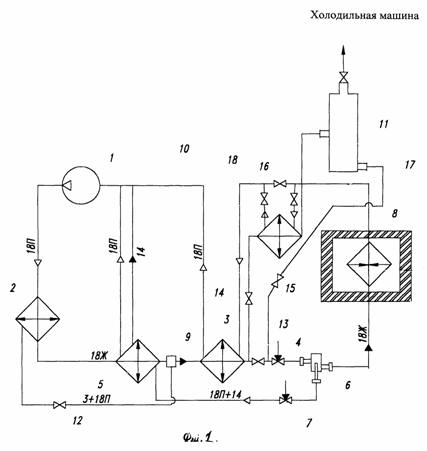

Холодильная установка включает циркулярный контур, в котором установлены компрессор 1, конденсатор 2, теплообменник-выпариватель 5, регенеративный теплообменник 3, первый регулирующий вентиль 4, гидроциклон цилиндрического типа 6 и испаритель 8, а также второй регулирующий вентиль 7, размещённый на линии между теплообменником-выпаривателем и гидроциклоном. Установка снабжена системой воздухоотделения, включающей эжектор 9, установленный между теплообменником-выпаривателем и регенеративным теплообменником и сообщённый с конденсатором, а также соединённые последовательно дополнительный регенеративный теплообменник 10 и воздухоотделитель 11, установленный на обводной линии между регенеративным теплообменником и регулирующим вентилем. Для периодического функционирования система воздухоотделения подсоединена к основному контуру холодильной машины через вентили 12, 13, 14, 15, 16, 17, 18. При этом воздухоотделитель выполнен в виде цилиндрического корпуса 19, снабжённого входным 20 и сливным 21 тангенциальными патрубками и разделённого перегородкой 22, имеющей калибровочное отверстие 23 на две накопительные камеры 24, 25. Верхняя 25 накопительная камера может быть снабжена выходным патрубком 26 с клапаном 27, соединённым с поплавком 28. Верхняя накопительная камера может быть снабжена сеткой 29. Накопительный патрубок 30 ограничивает объём накопительной камеры.
