Результат конструкторской разработки.

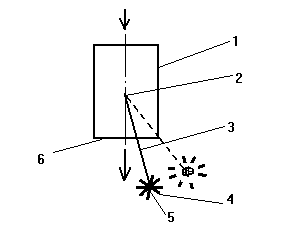

Воздухораспределитель содержит приточный патрубок 1, подвижно закрепленные на нем вертикальные подвески 3 с продольными прорезями и сопряженными с ними дугообразными пазами, расположенную под патрубком 1 горизонтальную ось, концы которой расположены в прорезях подвесок 3 с возможностью перемещения вдоль продольных прорезей и дугообразных пазов, размещенный на горизонтальной оси турбулизатор 4 потока, состоящий из двух диаметральных лопастей. При этом турбулизатор 4 потока снабжен радиальными лопастями, расположенными по обе стороны диаметральных лопастей, соединенных с ними с образованием звездообразной в поперечном сечении крыльчатки. Крыльчатка размещена на горизонтальной оси с возможностью свободного вращения вокруг нее под действием истекающей из патрубка 1 струи.

Воздухораспределитель работает следующим образом. Приточный воздух поступает в приточный патрубок 1 и далее через выходное окно 6 в помещение. Струя воздуха, натекая на установленную под патрубком крыльчатку 4, приводит ее в во вращательное движение вокруг горизонтальной оси. Вращающаяся крыльчатка существенно турбулизирует истекающую струю, которая в дальнейшем значительно гасит свою скорость. Качанием (угловым вращением) подвески 3 с крыльчаткой в вертикальной плоскости вокруг шарнирного соединения подвески 3 с патрубком 1 можно изменять угловое положение крыльчатки в приточной струе и тем самым регулировать степень смешения приточного воздуха с внутренним. Пр необходимости можно совсем вывести крыльчатку из-под струи, не производить искусственную турбулизацию струи и сохранить тем самым ее естественную степень смешения с внутренним воздухом помещения. Продольным перемещением крыльчатки относительно подвески 3 путем перемещения горизонтальной оси в прорезях также можно регулировать местоположение крыльчатки в приточной струе и регулировать степень ее смешения с внутренним воздухом помещения. Воздухораспределитель не требует дополнительной энергии на привод в движении турбулизатора, что обеспечивает экономичность устройства.
