Результат конструкторской разработки.

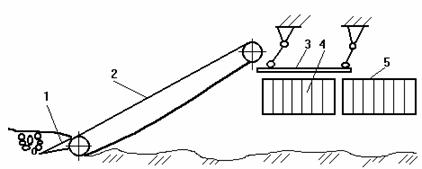

Машина включает подкапывающий лемех 1, прутковый сепарирующий элеватор 2, грохот-сепаратор 3. Под грохотом-сепаратором 3 с левой стороны для улавливания мелкой фракции установлен по всей его длине на половину ширины захвата с перекрытием и наклоном, равным углу скатывания клубней и комков (30-45 градусов) прутковый лоток 4 с бортами. За грохотом-сепаратором 3 с правой стороны установлен прутковый лоток 5 с бортами для улавливания крупных фракций клубней. Для предотвращения разбрасывания клубней крупной фракции за грохотом-сепаратором 3 установлены скатные щитки, а для ограничения разбрасывания мелкой фракции скатные щитки установлены под грохотом-сепаратором 3. Прутковые лотки 4 и 5 , а также скатные щитки оборудованы устройствами регулирования угла наклона.

Машина работает следующим образом. При движении машины вдоль убираемых рядков происходит подкапывание клубненосного пласта лемехом 1, который передает подкопанную массу на прутковый сепарирующий элеватор 2. Транспортируемая сепарирующим элеватором почва просеивается между его прутками. Затем оставшаяся почва с клубнями поступает на грохот-сепаратор 3. Клубни мелкой фракции н грохоте-сепараторе 3 проваливаются между его прутками и при падении вниз на правой половине ширины захвата грохота-сепаратора падают на отсепарированную почву. Другая половина на мелкой фракции с левой половины падает на прутковый лоток 4, установленный под грохотом-сепаратором 3, и скатывается по его наклонным пруткам вниз и в сторону на почву к уже упавшим мелким клубням мелкой фракции. В случае изменении траектории падения клубни мелкой фракции встречают на своем пути с правой стороны скатный щиток и после отражения от него падают в в общую массу с мелкой фракцией. Клубни крупной фракции с грохота-сепаратора 3 в конце его с левой половины падают на почву на половину ширины захвата. С правой половины сепарирующего грохота 3 крупные клубни падают на прутковый лоток 5 и направляются в зону падения крупной фракции. Ограничение разбрасывания клубней крупной фракции производит щиток.

После прохода машины для уборки корнеклубнеплодов образуются уложенные раздельно два валка с крупной и с мелкой фракциями.
