Результат конструкторской разработки.

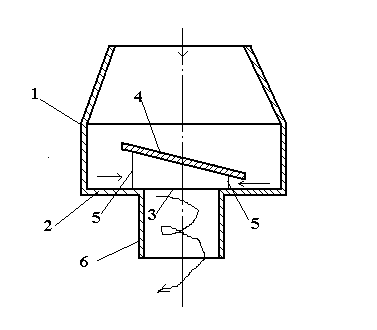

Воздухораспределитель содержит цилиндрический корпус 1 с днищем 2 и выполненное в днище 2 выпускное отверстие 3. Перед выпускным отверстием 3 по ходу потока воздуха установлен отражательный диск 4, образующий с днищем 2 кольцевой воздушный зазор 5. Элемент закрутки потока, выполненный в виде присоединенного к днищу 2 направляющего цилиндрического патрубка 6, охватывает выпускное отверстие 3. При этом отражательный диск 3 установлен с наклоном к днищу 2.

Воздухораспределитель работает следующим образом. Приточный воздух из цилиндрического корпуса 1 попадает в кольцевой, воздушный зазор 5 и движется к выпускному отверстию 3. В результате взаимодействия истекающего из воздушного зазора 5 горизонтального потока (с неравномерным профилем скоростей по периметру отверстия) происходит закрутка потока. Поскольку неизбежным спутником обтекания элементов (наклонно установленного отражательного диска) являются вихри, то чем больше скорость набегания потока или менее обтекаемая форма элемента, тем больше интенсивность возбуждаемого вихря. При истечении воздуха через выпускное отверстие 3 с диска 4 сходит замкнутый вихревой шнур. Но т.к. истечение происходит непрерывно, то вихревые шнуры возникают и сходят непрерывно, образуя цилиндрический соленоид. Эти вихревые шнуры, идущие один за другим, одного направления вращения постепенно сливаются, образуя более крупные вихри с промежутками, свободными от вихрей. Дальнейшее распространение потока воздуха в цилиндрическом патрубке 6 способствует устойчивой закрутке потока, при этом наличие поперечной составляющей скорости (в условиях распространения потока в цилиндрическом патрубке 6) обуславливает вращение потока внутри патрубка 6 вокруг его продольной оси. Неравномерность профиля скорости по периметру кольцевого воздушного зазора 5 обеспечивается наклонным расположением отражательного диска 4 относительно днища 2.
