Результат конструкторской разработки.

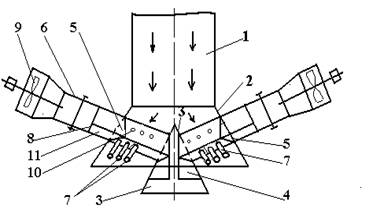

Устройство для раздачи приточного воздуха содержит воздуховод 1 с диффузором 2 и коаксиально расположенный по оси последнего полый конус 3 с окнами 4 на боковой стенке. На боковой стенке диффузора 2 выполнены отверстия 5, повторяющие форму окон 4, между диффузором 2 и конусом 3 установлены радиальные патрубки 6, закрепленные на их боковых стенках по периметру окон 4 и отверстий 5. Отверстия 5 и окна 4 имеют форму треугольников, основания которых расположены в плоскости, перпендикулярной оси диффузора 2, а патрубки 6 имеют форму призмы. Основания радиальных патрубков 6 выполнены с перфорацией и снабжены телескопическими насадками 7, установленными в отверстиях перфорации.

Устройство снабжено задвижками 8, установленными в радиальных патрубках 6 вдоль их основания. Устройство дополнительно содержит вентиляторы 9 с регулируемой частотой вращения, выходы которых подключены к радиальным патрубкам 6, в боковых стенках радиальных патрубков 6 выполнены отверстия 10, а конус 3 и патрубки 6 снабжены регулирующими заслонками 11, перекрывающими отверстия 10 боковых стенок патрубков и окна 4 конуса 3.

Устройство работает следующим образом. Приточный воздух по воздуховоду 1 и диффузору 2 подают в помещение. Внутренний воздух помещения принудительно вентиляторами 9 подают в радиальные патрубки 6, откуда распределяют через перфорацию в основании и отверстия 10 боковых стенок радиальных патрубков 6 и через приточные насадки 7 внутрь диффузора 2, а также через окна 4 в корпус 3. За счет дополнительного принудительного смешения приточного воздуха с внутренним достигается заданные параметры воздушной струи. Регулирование количества подаваемого внутреннего воздуха обеспечивается изменением числа оборотов электродвигателей вентиляторов 9. Подача внутреннего воздуха через перфорацию боковой поверхности радиальных патрубков 6 по нормали и основному приточному потоку обеспечивает интенсивное перемешивание приточного воздуха с внутренним. Для регулирования распределения вдуваемого внутреннего воздуха помещения через приточные насадки 7, перфорацию оснований радиальных патрубков 6 и полый конус 3 установлены задвижки.
