Результат конструкторской разработки.

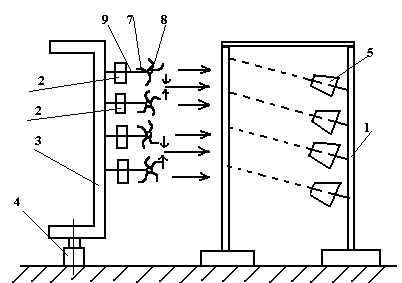

Пневматическое устройство для удаления волокнистой пыли со шпулярников (1) текстильных машин содержит вентиляторы (2), установленные неподвижно один относительно другого и перемещающиеся на общей опоре (3) под действием привода (4) мимо поковок (бобин) (5). Дополнительно перед вентиляторами (2) установлены крыльчатки (6) с вогнутыми лопатками (7) с возможностью вращения относительно горизонтальных осей (8), закрепленных на опоре (3). Оси (9) вентиляторов (2) и оси (8) крыльчаток (6) взаимно перпендикулярны. Лопатки (7) соседних крыльчаток (6) обращены вогнутыми поверхностямив противоположные направления навстречу набегающему потоку воздуха.

Устройство работает следующим образом. При движении опоры (3) под воздействием привода (4) мимо поковок (5) воздух от вращающихся вентиляторов (2) через крыльчатки попадает на шпулярники (1) с поковками (5) и происходит удаление пыли. В связи с установкой перед вентиляторам (2) крыльчаток, последние под действием набегающего потока воздуха начинают вращаться и отклонять вогнутыми поверхностями часть воздуха от оси вентилятора, выравнивая тем самым воздушный поток по высоте шпулярников (1). В результате обращения вогнутых поверхностей лопаток (7) соседних крыльчаток в противоположные направления обеспечивается изменения направления части воздушного потока, взаимодействие и соударение этих соседних воздушных потоков, а соответственно дальнейшее выравнивание скорости потока по высоте шпулярников. Все это повышает качество и диапазон обдува.
