Результат конструкторской разработки.

Щит представляет собой низковольтное комплектное устройство, в котором устанавливаются коммутационные и защитные аппараты. На панелях устанавливаются счетчики электрической энергии как индукционных так и электронных типов с телеметрическими выводами. Измерительная аппаратура находится на фасаде щита. Сборные шины выполняются из алюминиевых или медных полос в зависимости от тока сборных шин и закреплены в верхней части панели на изоляторах. Нулевая шина устанавливается в нижней части панели на изоляторах. Ряды зажимов устанавливаются на боковине панели. Для подключения счетчиков устанавливаются испытательные коробки. Конструкция боковых вертикальных стоек предусматривает соединение каркасов панелей между собой в щит. В целях повышения локализационной способности и безопасности обслуживания каждая панель с левой стороны закрыта металлическим листом. При соединении панелей между собой эти листы отделяют одну панель от другой. Крайние панели закрываются торцевыми листами.

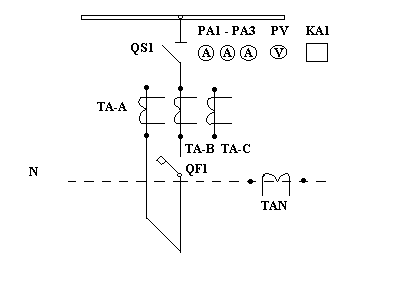

Электрическая принципиальная схема первичных соединений

РА1-РА3 - амперметр Э-365-1;

РА - вольтметр Э-365-1;

КА1- токовое реле;

qs1 - разъединитель РЕ16-43-31170;

ТА-А, ТА-В, ТА-С,tan- трансформатор тока ТШН-0,66-0,5;

qf1 - выключатель ВА53-43-344730.

В нормальном режиме работы выключатели обоих вводов включены, а секционный отключен. При исчезновении напряжения на одном из вводов отключают вводный выключатель, на котором исчезло напряжение, и включают секционный вручную. При появлении напряжения на вводе отключают секционный выключатель и включают вводный. Контроль за напряжением осуществляется по вольтметру.
