Результат выполнения научно-исследовательской работы.

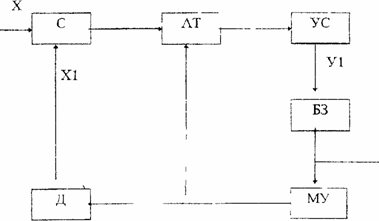

Структурная схема системы представлена на рисунке. где С - схема сравнения, А Т- аттенюатор, УС - усилитель, БЗ - биологическое звено, МУ - микрофонный усилитель, Д - детектор.

Устройство работает следующим образом. Напряжение Х1, пропорциональное интенсивности речи и полученное с помощью микрофонного усилителя и детектора огибающей, подается на первый вход схемы сравнения С На второй вход С подается напряжение Х задания интенсивности речи. На выходе С получается разность напряжений (Х1-Х) пропорциональная отклонению интенсивности речи от заданного значения.

Коэффициент передачи аттенюатора АТ зависит от напряжения (Х1-Х), причем в случае, когда громкость речи становится излишне большой и (Х1-Х) >0, коэффициент передачи АТ уменьшается Соответственно изменяется уровень У1 на входе биологического звена, то есть уменьшается громкость воспринимаемого человеком звука, что вынуждает его говорить не так громко. При (Х1-Х) -^ 0 коэффициент передачи АТ не изменяется и громкость слышимого человеком звука пропорциональна громкости речи. Таким образом, естественное стремление человека со слабым слухом говорить максимально громко в результате функционирования предлагаемой системы обеспечивает стабилизацию громкости речи, то есть уровня У на выходе биологического звена.

Рис. Структурная схема системы стабилизации и тренинга интенсивности речи
