Результат выполнения конструкторской разработки.

Установка предназначена для безвзрывного шпуро-клинового разрушения бетона или крепких горных пород.

Рекомендуется использовать в строительстве при производстве работ, связанных с разрушением старых железобетонных конструкций, фундаментов и других аналогичных конструкций взамен традиционно используемых для этого отбойных молотков.

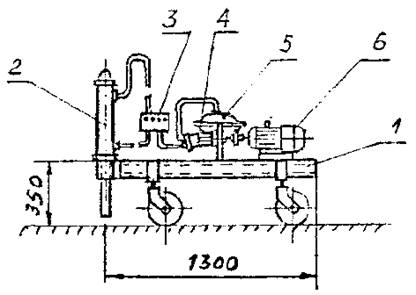

Установка (рис. 1) смонтирована на раме 1 передвижной тележки. Состоит из гидроцилиндров-2(5шт), гидрораспределителя 3, гидробака 5 с фильтром и перепускным клапаном, гидронасоса 4 модели 210. 12, электродвигателя 6 мощностью 4 кВт. Принцип разрушения бетона - расклинивание предварительно просверленных отверстий с помощью гидросистемы (рис. 2). Отверстия в бетонном массиве сверлятся алмазно-кольцевыми сверламиЖ60мм на глубину 250 м.

Рис.1

Рис. 2

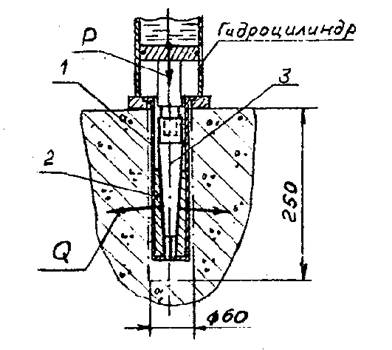

Расклинивание отверстий производятся с помощью клиновой насадки, состоящей из разрезной цанговой втулки 1, клиновых вкладышей 2, клина 3. Втулка крепится к фланцу гидроцилиндра, клин закреплен на штоке. Рабочий орган (насадка ) вводится в предварительно просверленный шпур. При включении гидроцилиндра клин выдвигается вперед, раздвигает щеки цанговой втулки и давление поршня передается на стенки бетона. Для гидроцилиндра с внутренним диаметром 80 мм при номинальном давлении 160 кг/см ² расклинивающая сила достигает 25000 кгс. Наличие в установке пяти гидроцилиндров предусматривает их одновременное использование и дает возможность осуществлять направленные сколы в зависимости от их взаимного расположения.

Производительность труда возросла в 1, 5 - 2 раза, снижается шум, запыленность и вибрация на рабочем месте.
