Результат выполнения конструкторской разработки.

На большинстве спичечных фабрик, работающих на отечественном оборудовании, укладка шпона. Для механизации трудоемкого процесса укладки листов шпона в стопу после обработки на лущильном станке разработана и внедрена специальная конструкция укладчика.

Укладчик (см. рисунок) состоит из цепного транспортера и двух перекладчиков: цепного и радиального. Работа укладчика осуществляется следующим образом:

от ножниц

для резки шпона

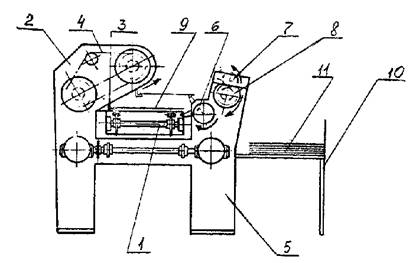

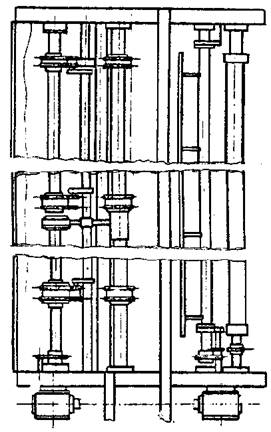

Рис. Укладчик шпона

От ножниц для резки бесконечной ленты листы шпона подаются цепным транспортером 1 со скоростью большей, чем скорость движения ленты шпона к ножницам в зону действия перекладчиков. Цепной перекладчик 2 угольником 3, расположенным на вращающемся цепном контуре 4, подхватывает левый край листа шпона 9. Одновременно радиальный перекладчик 5 вращающимся упором 6 подхватывает правый край листа шпона 9. Лист шпона совершает сложное движение: поднимается и перемещается вправо. В верхнем положении упора 6 лист подается между двумя вальцами: приводным 8 и неприводным 7. Вращаясь в противоположные стороны, вальцы выбрасывают лист шпона на стол 10 соломкорубительного станка, где образуется стопа шпона 11, готовая к подаче в соломкорубительный станок.

Привод всех механизмов укладчика осуществляется от ножниц. Скорости механизмов выбраны такие, что за один оборот угольника 3 цепного перекладчика и рычага 6 радиального перекладчика в зону действия перекладчиков подается новый лист шпона.

Применение укладчика дает возможность высвободить 2 рабочих, увеличить производительность труда.

Экономический эффект от внедрения - 16 т. руб. в год на один укладчик.
