Результат выполнения конструкторской разработки.

Установка (см. рисунок) состоит из гидроцилиндра 1, форм-матриц 8 с упорами 2 на концах; анкерных плит 3, в которых устанавливаются конусные зажимы для натягивания арматуры; тяг подвижной плиты 4; тяг неподвижной плиты 5; серьги 6 и опоры 7 для гидроцилиндра.

Порядок работы на установке следующий. Концы разложенной по формам-матрицам арматурной проволоки собирают в пряди и закрепляют с помощью конусных зажимов в анкерных плитах. Затем гидродомкратом предварительно (50% от расчетной нагрузки) натягивают арматурные пряди и фиксируют серьгами положения тяги подвижной плиты. После этого устанавливают поперечные элементы арматуры (спиральный каркас, разделители и пр.) и производят окончательное натяжение продольных прядей, при этом фиксируют тяги подвижных плит с помощью серег. Контроль за степенью натяжения осуществляют по показаниям манометра. После формовки и термической обработки арматурные пряди обрезают, а формы-матрицы распалубливают.

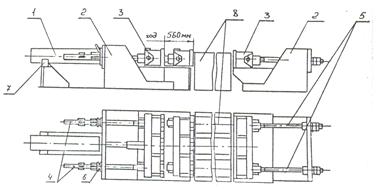

Рис. Гидравлическая установка натяжения

напрягаемой арматуры на стенде для свай 300х300 мм.
