Номер 04-015-04 |
|||
|
Наименование проекта Станок для навивки пружины |
|||
|
Назначение Навивка пружин, используемых для направления сварочной проволоки в горелках сварочных автоматов. |
|||
|
Рекомендуемая область применения Машиностроение, стройиндустрия. |
|||
|
Описание
Результат выполнения конструкторской разработки. Станок состоит из привода 1 (см. рисунок), включающего в себя редуктор и двигатель СД-75М-01, механизма натяжения проволоки 2, станины 3, стола 4 с расположенным на нем пультом управления 5, катушки с навиваемой проволокой 6, основной проволоки 8. Станок работает следующим образом: один конец основной проволоки 8 закрепляется во втулке редуктора 1, а другой - в механизме натяжения проволоки 2. Конец навиваемой проволоки 6 протягивается через ролики 10, затем через держатель 7 во втулке редуктора. Держатель закрепляется на основной проволоке 8 при помощи гайки-барашка. После 5-6 витков, выполненных вручную, держатель вводится в паз кожуха 9. Станок включается тумблеромii. Когда пружина достигнет нужной длины, привод включается тумблером 12. Снимается держатель и пружина с основной проволоки.

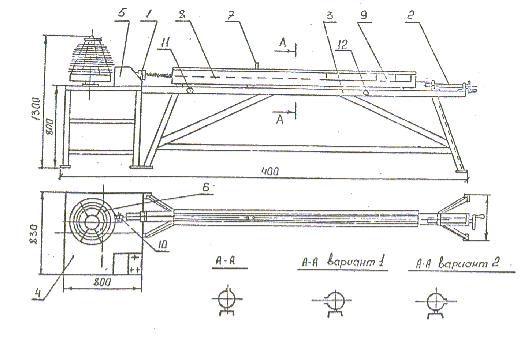

Рис. Станок для навивки пружины. |
|||
|
Преимущества перед известными аналогами Простота конструкции, удобство в эксплуатации |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект На 25-30% повысилась производительность труда. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 27.09.1999 |
