Результат выполнения конструкторской разработки.

Погреб (см. рисунок) состоит из монолитной коробки, железобетонной плиты, горловины, сваренной из листового металла толщиной 4 мм и уголка 50х4 мм. Внутри погреба установлена лестница, сваренная из уголка 50х4 мм и круглой стали 16А1, и смонтированы вентиляционные трубы из водогазопроводных труб с наружным диаметром 89 мм.

Коробка погреба выполнена из бетона марки 200, армированного сетками из стали класса Вр-1 диаметром 4 мм. В стенах коробки погреба установлены монтажные петли. Коробку изготовляют в металлической форме, установленной в пропарочной камере. Плита выполнена из бетона марки 200 на поддоне в деревянной опалубке с армированием сеткой из стали класса А111.

В плите сделан вырез под горловину, в которой вставлена рамка, сваренная из уголка 100х8 мм. Для прохода вентиляционных труб в плите имеется отверстие. В плиту устанавливают закладные детали и монтажные петли.

После изготовления коробки погреба и плиты, последнюю устанавливают сверху коробки погреба на цементно-песчаном растворе, петли коробки погреба приваривают к закладным деталям плиты.

Затем к рамке в плите приваривают горловину, устанавливают вентиляционные трубы и лестницу внутрь погреба. На всех наружных поверхностях погреба делают оклеечную гидроизоляцию.

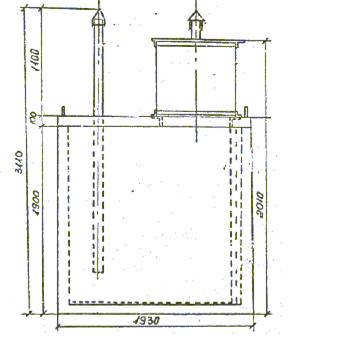

Рис. Железобетонный погреб.
