Результат выполнения НИР

Предлагаемое рабочее оборудование фронтального гидравлического погрузчика предназначено для выполнения работ по профилированию грунтовой поверхности и захвату грузов без смены рабочего органа, что положительно отличает данное рабочее оборудование от ранее используемого.

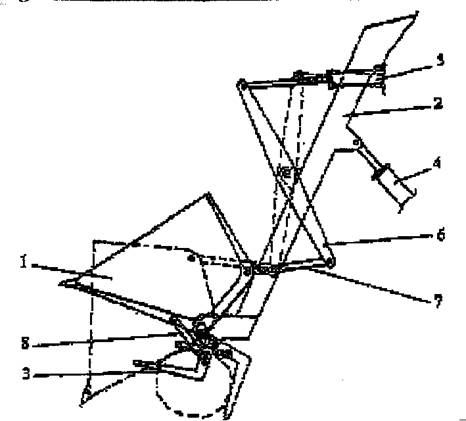

Схематично конструкция рабочего оборудования погрузчика дана на рис.

Рис.

Рабочее оборудование содержит ковш 1, шарнирно установленный на стреле 2, вилочный захват 3, гидроцилиндр 4 управления стрелой 2, гидроцилиндр 5 управления ковшом 1, шарнирно связанный с ковшом 1 через коромысло 6 и тягу 7, и тягу 8, соединяющую вилочный захват 3 с ковшом 1.

Оборудование работает следующим образом.

При выдвижении штока гидроцилиндра 5 с помощью коромысла 6 и тяги 7 поворачивается по часовой стрелке ковш 1. Движение ковша вызывает движение тяги 8, которая в свою очередь придвигает вилочный захват 3 к днищу ковша 1, что позволяет захватывать и удерживать груз, прижимая его к днищу ковша (обозначено штриховой линией). При необходимости планировки площадей стрела 2 поворачивается против часовой стрелки штоком гидроцилиндра 4, устанавливая нож ковша 1 и вилочный захват 3 на одном уровне. В этом случае вилочный захват 3 выполняет роль полозьев, что существенно улучшает выполнение планировочных работ.

Применение вилочного захвата с тягой приводит к тому, что вилочный захват, прижимаясь к днищу ковша погрузчика, имеет возможность захвата и удерживания грузов. Кроме того, при установке вилочного захвата на уровне ножа ковша погрузчика можно осуществлять планировочные работы более качественно.

Использование описанного рабочего оборудования погрузчика обеспечивает повышение эксплуатационных качеств, выражающееся в расширении функциональных возможностей и улучшении качества планировочных работ.
