Результат выполнения конструкторской разработки.

Устройство для скашивания сорных растений в междурядьях плодовых и ягодных культур поясняется чертежом.

На фиг.1 схематично изображено заявляемое устройство.

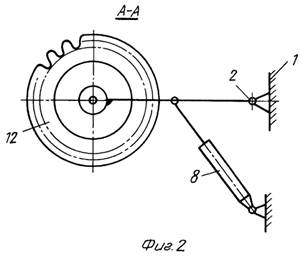

На фиг.2 - то же, разрез по А-А.

Устройство содержит раму 1, к которой с помощью шарнира 2 горизонтально прикреплен качающийся рычаг 3. На другом конце качающегося рычага 3 вертикально с помощью подшипникового стакана 4 установлен вал 5, связанный посредством ременной передачи 6 с приводом 7. Между рамой 1 и качающимся рычагом 3 установлен гидроцилиндр 8. На конце вала 5, под качающимся рычагом, жестко закреплена обойма 9, содержащая рабочие ножи 10, насаженные на оси 11. Сверху обойма 9 с рабочими ножами 10 закрыта защитным кожухом 12, свободно установленным на подшипниковом стакане 4. Защитный кожух 12 выполнен в виде эвольвентной шестерни с модулем зуба, не превышающим радиуса стволов у оснований культурных растений в обрабатываемых междурядьях.

Устройство для скашивания сорных растений в междурядьях плодовых и ягодных культур работает следующим образом.

Устройство за раму 1 навешивают на трактор (на чертеже не показано), привод 7 присоединяют к валу отбора мощности, а гидроцилиндр 8 - к гидросистеме трактора. Включают привод 7 и через ременную передачу 6 передают вращательное движение на вал 5. С вала 5 вращение передается на обойму 9 с рабочими ножами 10. Защитный кожух 12 в виде эвольвентной шестерни предварительно подбирают таким образом, чтобы модуль зуба не превышал радиуса стволов у оснований культурных растений в рядах. Двигаясь по междурядьям насаждений, качающийся рычаг 3 гидроцилиндром 8 перемещается в горизонтальной плоскости относительно шарнира 2 над поверхностью почвы. Стебли сорных растений, попадая между зубьями защитного кожуха 12, срезаются рабочими ножами 10, а стволы культурных деревьев при этом не травмируются.

Предлагаемое устройство для скашивания сорных растений в междурядьях плодовых и ягодных культур по сравнению с известными техническими решениями позволяет при скашивании сорняков, находящихся в непосредственной близости от стволов или стеблей садовых культур, уменьшить вероятность травмирования культурных растений и повысить качество обработки междурядий.
