Результат выполнения научно-исследовательской работы.

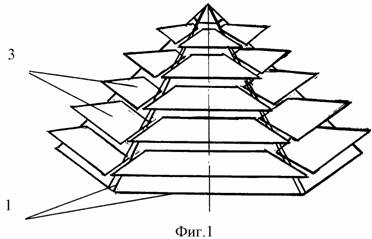

На фиг. 1 схематично изображено устройство для защиты плодовых деревьев снежным покровом.

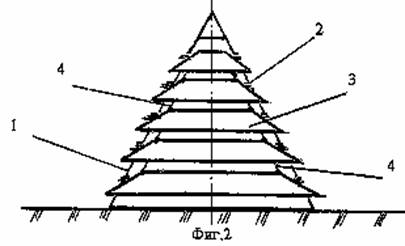

На фиг.2 показана одна из граней.

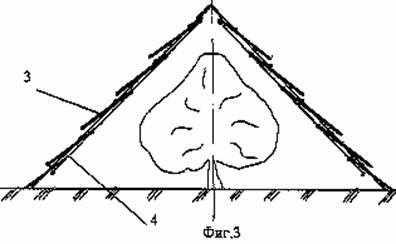

На фиг.3 схематично изображено устройство в исходном положении.

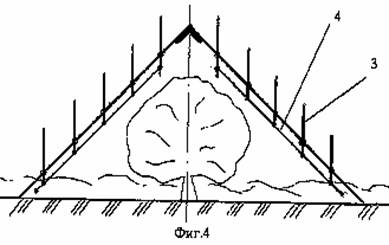

На фиг.4 - то же, в период накопления снега в прикорневом пространстве.

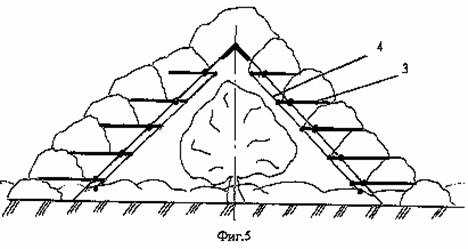

На фиг. 5 схематично изображено устройство в период накопления снега на его наружной поверхности.

Устройство для защиты плодовых деревьев снежным покровом имеет форму пирамиды (см. фиг.1). Каждая грань пирамиды содержит раму 1 в форме равнобедренного треугольника. К боковым сторонам треугольной рамы 1 поярусно, с помощью шарниров 2 прикреплены полки 3 с возможностью их поворота относительно продольной оси. Полки 3 каждой грани шарнирно связаны между собой тягами 4, обеспечивающими возможность одновременного поворота всех полок 3 грани. Полки 3 имеют равную ширину и прикреплены к боковым сторонам рамы 1 на одинаковом расстоянии, при этом ширина полок 3 больше или равна расстоянию между ними. Полки 3 могут быть выполнены из любого материала, например дерева, фанеры, листового металла, оргстекла, натянутого на каркас полиэтилена и т.п.

Устройство работает следующим образом.

Плодовые деревья, в частности яблони крупноплодных сортов, укрывают с наступлением минусовых температур. Для этого по периметру кроны устанавливают треугольные рамы 1 с полками 3, образуя по форме многогранную пирамиду (см. фиг. 1) и располагая дерево внутри этой пирамиды. Количество граней (треугольных рам 1 с полками 3) и высота пирамиды определяются формой кроны деревьев. До наступления снегопадов плодовые деревья от воздействия низких температур защищают путем создания внутри пирамиды замкнутого воздушного пространства.

Для этого полки 3, прикрепленные с помощью шарниров 4 на боковых сторонах треугольных рам 1, поворачивают относительно продольной оси и устанавливают наклонно в крайнее положение, как показано на фиг 3. Так как ширина полок 3 одинакова и установлены они на раме 1 на равном расстоянии друг от друга, меньшем по величине, чем ширина полок 3, то при установке в крайнее положение края полок 3 плотно прижимаются друг к другу, образу внутри пирамиды замкнутую полость.

С наступлением снегопадов полки 3 с помощью тяг располагают вертикально (см. фиг.4) для накопления снега в прикорневом пространстве деревьев.

Для защиты кроны деревьев снежным покровом полки устанавливают горизонтально. Снег накапливается на поверхности полок 3 и перекрывает воздушный зазор между ними, образу сплошной снежный покров над кроной (см. фиг.5). При обилии снегопадов накопленную на полках снежную массу сбрасывают вовнутрь пирамиды (в прикорневое пространство) путем установки полок вертикально, как показано на фиг.4, а затем вновь возвращают их в горизонтальное положение.

Ранней весной, после таяния снега устройство притеняет ветви деревьев и защищает их от солнечных ожогов.

При изготовлении полок 3 из прозрачного материала, например натянутой на каркас полиэтиленовой пленки (не показано), устройство может быть использовано в качестве теплицы для защиты овощных и годных культур.

По сравнению с известными решениями преложенное устройство позволяет обеспечить возможность более надежной защиты плодовых деревьев, выращиваемых в штамбовой или кустовой форме, путем накопления снега над кроной деревьев и на поверхности почвы в прикорневом пространстве.
