Результат выполнения технологической разработки.

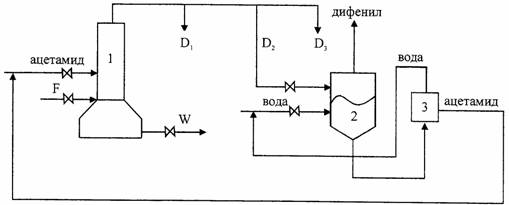

Предлагаемое изобретение поясняется чертежом, на котором представлена схема выделения бензойной кислоты (БК) из продукта жидкофазного окисления толуола (см. чертеж).

Выделение БК из продукта жидкофазного окисления толуола f осуществляют в колонне 1 периодического действия диаметром 400 мм и эффективностью 30 теоретических тарелок, которая работает при давлении 100 мм рт. ст., наиболее широко используемом в производстве. При этом температуру дефлегматора (на чертеже не показан) колонны 1 поддерживают равной 125 ^o С автономным контуром термостатирования (на чертеже не показан) для предотвращении кристаллизации в нем БК.

Продукт жидкофазного окисления толуола f направляют в куб колонны 1 периодического действия.

Выделение первой фракции d ₁ осуществляют при выходе колонны 1 на рабочий режим за счет того, что конденсация паров фракции d ₁ из смеси толуола и бензальдегида происходит при температуре ниже температуры дефлегматора. Данные условия позволяют выделять первую фракцию d ₁ не в дефлегматоре колонны, а в конденсаторе (на чертеже не показан), расположенном после него и охлаждаемом рассолом. Выделенную фракцию d ₁ из смеси толуола и бензальдегида возвращают в процесс жидкофазного окисления толуола.

После выделения первой фракции d ₁ в куб колонны 1 добавляют азеотропный разделяющий агент ацетамид в количестве, соответствующем составу ацетамид-дифенил при давлении 100 мм рт. ст., в частности, в количестве от 17.7 до 25.0 кг. Применение ацетамида в количестве менее 17.7 кг приведет к потере БК вследствие образования трудноразделимой азеотропной смеси из БК и дифенила, а более 25.0 кг - нецелесообразно, так как необоснованно повышает расходы экстрагента и энергетические затраты на выделение ацетамида экстракцией.

После чего осуществляют последовательное выделение второй фракции d ₂ из смеси ацетамида и дифенила и третьей фракции d ₃ - бензойной кислоты.

Выделение второй фракции d ₂ оптимально проводят при флегмовом числе от 57 до 66, температуре верха колонны от 153.7 до 162.0 ^o С в течение от 3.5 до 5.6 ч. Выделение при флегмовом числе менее 57, температуре верха колонны менее 153.7oС в течение менее 3.5 ч приведет к уменьшению выхода целевой БК вследствие образования трудноразделимой азеотропной смеси из БК и дифенила, а при флегмовом числе более 66, температуре верха колонны более 162.0oС в течение более 5.6 ч - к увеличению энергетических затрат и продолжительности выделения фракции, причем температура верха колонны связана с давлением, флегмовым числом и зависит от состава паров дистиллята.

Для полного исчерпания ацетамида из куба колонны 1 отбирают промежуточную фракцию, содержащую ацетамид и БК, которую возвращают в куб колонны 1 5 вместе с подаваемым азеотропным разделяющим агентом ацетамидом при последующей разгонке.

Выделение третьей фракции d ₃ оптимально проводят при флегмовом числе от 0.8 до 1.2 в течение от 5 до 5.5 ч, так как при флегмовом числе менее 0.8 ухудшится качество БК вследствие загрязнения бензилбензоатом, а при флегмовом числе более 1.2 возрастут энергетические затраты на выделение БК.

Выделенную вторую фракцию d ₂ из смеси ацетамида и дифенила после каждой разгонки направляют в накопительную емкость (на чертеже не показана), затем экстрагируют водой при температуре от 20 до 22 ^o С в экстракторе 2 с получением дифенила в виде кристаллов и водного раствора ацетамида. Температура экстракции, равна 20-22 ^o С, является оптимальной, так как при этих условиях растворимость ацетамида в воде 97.5 г/100 мл, а дифенил нерастворим (см. Справочник химика. Т2. -СПб, Госхимиздат, 1963, 1168 с., с.453, 654).

Полученный в виде кристаллов дифенил подвергают сушке и складируют как дополнительный товарный продукт, который обладает качеством, соответствующим требованиям ГОСТа 4254-87 "Дифенил технический".

Из водного раствора ацетамида дистилляцией в отгонном кубе 3 выделяют ацетамид, который возвращают в процесс, направляя в колонну 1 периодического действия при последующей разгонке, и пар, который конденсируют и охлаждают до температуры 20 ^o С, направляя образовавшуюся воду в экстрактор 2.

После проведения разгонки кубовый остаток колонны 1 периодического действия содержит БК и высококипящие компоненты, в частности бензилбензоат. Дл наиболее полного выделения БК осуществляют пять разгонок без выгрузки кубового остатка. При этом для каждой разгонки количество исходной загрузки куба колонны 1 является постоянным, но с увеличением числа разгонок в каждой последующей загрузке изменяется соотношение компонентов, определяемое уменьшением содержания БК и увеличением высококипящих компонентов, в частности бензилбензоата, количество которого в пятой разгонке составит не менее 10 мас.% от кубового остатка.

Данный кубовый остаток является единственным отходом производства и отправляется на сжигание.

Таким образом, использование предлагаемого изобретени позволит увеличить выход БК, снизить энергетические затраты, получить дополнительный товарный продукт - дифенил, снизить выбросы в окружающую среду.
