Результат выполнения конструкторской разработки.

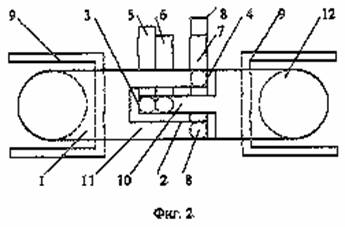

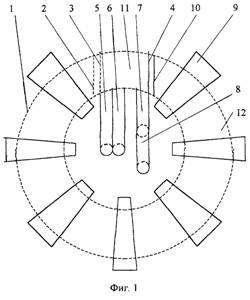

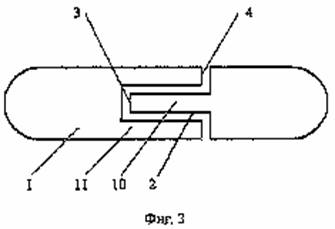

Индуктор для нагрева поверхностей изделий токами высокой частоты поясняется чертежом, где на фиг. 1 изображен общий вид индуктора для нагрева поверхностей изделий токами высокой частоты, на фиг. 2 - его вид сверху, на фиг. 3 - пазовое разделение торцов.

Индуктор для нагрева поверхностей изделий токами высокой частоты содержит полый кольцевой индуктирующий токопровод 1 со сложным зазором 2 между торцами 3, 4 и жесткие токоподводящие шины 5, 6, 7, 8. На индуктирующем токопроводе 1 установлены съемные магнитопроводы 9 с возможностью поворота вокруг трубчатого токопровода 1 для переориентации на нагреваемые поверхности различной формы. Концы 10, 11 индуктирующего токопровода 1 имеют пазовое разделение торцов 3, 4 с образованием зазора 2. Токоподводящие шины 5, 6, 7, 8 расположены со стороны центра токопровода 1. Индуктирующий токопровод 1 выполнен в виде одновитковой кольцеобразной и круглой трубки из сверхпроводящего материала. В индуктирующем токопроводе 1 имеется полость 12 между торцами 3 и 4. Образованный торцами 3 и 4 индуктирующего токопровода 1 зазор 2 служит для пазового разделения торцов 3, 4 друг от друга по току. Токоподводящие шины 5, 6, 7, 8 изготовлены из трубок, внутри которых протекает охлаждающая жидкость. Токоподводящие шины 5, 6, 7, 8 присоединяются к концам 10 и 11 индуктирующего токопровода 1 по линиям раздела торцов 3 и 4 со сложным зазором 2. Присоединение токоподводящих шин 5, 6, 7, 8 к концам 10, 11 токопровода 1 обеспечивает протекание электрического тока по полному витку индуктирующего токопровода 1. Пазовое разделение торцов 3 и 4 у концов 10, 11 индуктирующего токопровода 1 и расположение токоподводящих шин 5, 6, 7, 8 со стороны центра токопровода 1 обеспечивают однородное распределение магнитного поля по всей окружности токопровода 1. Охлаждение токопровода 1 осуществляется подводимым по токоподводящим шинам 5, 6, 7, 8 и далее циркулирующим вдоль полости 12 охлаждающим агентом.

Предлагаемое изобретение по сравнению с известными техническими решениями в этой области повышает качество обработки, поскольку в индукторе для нагрева поверхностей изделий токами высокой частоты индуктирующий токопровод снабжен съемными магнитопроводами и также по причине большей однородности и симметрии магнитного поля по всему периметру витка индуктирующего токопровода из-за пазового разделения торцов индуктирующего токопровода с образованием зазора и расположения токоподводящих шин внутри витка токопровода. Значительное увеличение коэффициента полезного действия и производительности получено из-за использования всего периметра токопровода для нагрева поверхностей изделий под закалку. Индуктор для нагрева поверхностей изделий токами высокой частоты удобен для нагрева поверхности полости и плоских поверхностей.
