Номер

02-012-04

Наименование проекта

Насос-теплогенератор

Назначение

Для автономных замкнутых систем теплоснабжения жилых, общественных и промышленных зданий, а также для горячего водоснабжения и нагрева жидкостей в технологических системах. Диспергатор для сверхтонкого измельчения твердых материалов.

Рекомендуемая область применения

Конструирование насосов-теплогенераторов, промышленное производство насосов-теплогенераторов, насосов-диспергаторов, эмульгаторов, гомогенизаторов.

Описание

Результат выполнения конструкторской разработки.

В роторном гидроударном насосе-теплогенераторе, содержащем корпус с патрубками для подвода и отвода жидкости, внутри корпуса концентрично друг другу расположены ротор и статор. В периферийной части ротора выполнены отверстия в виде коноидальных насадков, расширяющиеся части которых расположены к центру ротора. В статоре отверстия выполнены расширяющимися в сторону корпуса и имеющими форму внезапно расширяющегося насадка с переходом в конический расходящийся насадок с углом расширения a =90 o.

Такая форма отверстий статора позволяет устранить эффект Коанда - прилипания пограничного слоя жидкости к прилегающей стенке и в большей степени способствует возникновению гидродинамической кавитации, чем, например, отверстия статора, выполненные в виде конического расходящегося насадка.

Ротор оснащен лопатками, как центробежный насос, предназначенными для сообщения центробежной силы нагреваемой жидкости.

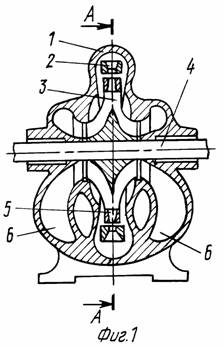

На фиг. 1 изображен продольный разрез насоса-теплогенератора, состоящего из следующих основных деталей:

1 - полый корпус (статор);

2 - кольцо статора с отверстиями;

3 - ротор, выполненный в виде двухпоточного центробежного колеса;

4 - вал ротора;

5 - кольцо ротора с отверстиями;

6 - всасывающие патрубки корпуса насоса-теплогенератора;

На фиг. 2 изображен поперечный разрез насоса-теплогенератора:

7 - патрубок для отвода нагреваемой жидкости;

8 - всасывающие полости ротора.

На фиг. 3 изображено положение колец ротора и статора при совмещении отверстий. В этом положении в зонах ii возникает гидродинамическа кавитация.

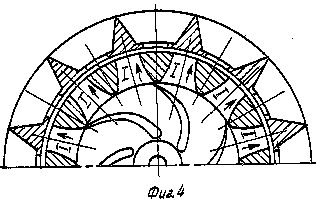

На фиг. 4 изображено положение колец ротора и статора при несовпадении (перекрытии) отверстий. В этот момент в зонах i ротора возникают гидравлические удары, а в зонах ii исчезают кавитационные пузырьки под действием гидростатического давления в нагнетательной полости.

Указанный насос-теплогенератор можно применять для отопления и горячего водоснабжения коттеджей, сельских, гражданских и промышленных объектов, а также дл нагрева жидкостей в технологических процессах.

Использование предлагаемого насоса-теплогенератора позволяет обеспечить горячей водой и тепловой энергией объекты, удаленные от магистральных трубопроводов, а окружающая среда не загрязняется продуктами сгорания топлива в местах выработки тепловой энергии.

Преимущества перед известными аналогами

Интенсификация нагрева жидкости за счет повышения силы гидравлического удара и гидродинамической кавитации. За счет этих же эффектов в диспергаторе происходит одновременное одностадийное измельчение, диспергирование, эмульгирование и т.д.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Насосы-теплогенераторы просты в монтаже и эксплуатации, невысокая материалоемкость, экономичнее в 1,5-2 раза электронагревателей. Диспергаторы имеют небольшие габариты и вес, экономичнее в 10-20 раз.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

29.04.2004
