Результат выполнения конструкторской разработки.

В роторном гидроударном насосе-теплогенераторе, содержащем корпус с патрубком для подвода и патрубком для отвода жидкости, внутри корпуса концентрично друг другу расположены ротор на валу и статор. В периферийной части ротора, в кольцевой насадке, отверстия выполнены в виде внешних цилиндрических насадков

Вентури. В статоре отверстия выполнены расширяющимися в сторону корпуса и имеющими форму внезапно расширяющихся насадков.

На фиг. 1 изображен продольный разрез насоса-теплогенератора, состоящего из следующих основных деталей:

1 - полый корпус;

2 - кольцо статора с отверстиями;

3 - ротор, выполненный в виде двухпоточного центробежного колеса;

4 - вал ротора;

5 - кольцо ротора с отверстиями;

6 - всасывающие патрубки корпуса насоса-теплогенератора.

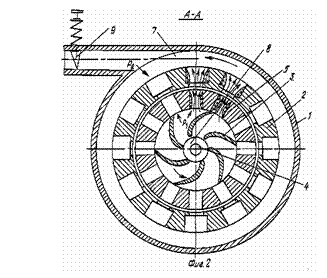

На фиг. 2 изображен поперечный разрез насоса-теплогенератора, на котором дополнительно изображены:

7 - патрубок для отвода нагреваемой жидкости;

8 - всасывающие полости ротора;

9 - регулятор давления.

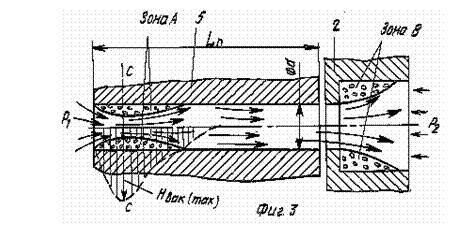

На фиг. 3 изображены условия возникновения гидродинамической кавитации в отверстиях кольца ротора 5 и кольца статора 2 (зона А и зона Б) при совмещении отверстий.

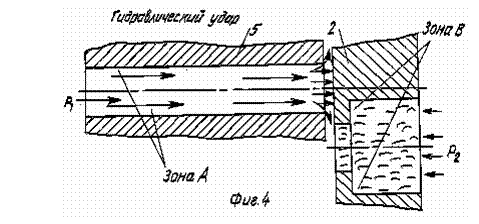

На фиг. 4 изображены условия возникновения гидравлического удара в отверстиях кольца ротора 5 и конденсация кавитационных пузырьков в отверстиях кольца статора 2 под действием избыточного давления p ₂ , поддерживаемого регул тором давления 9.

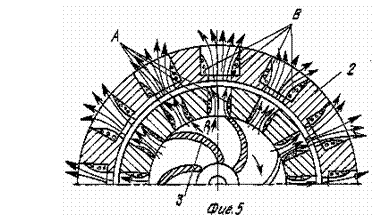

На фиг. 5 изображено положение колец ротора и статора в момент совмещения отверстий.

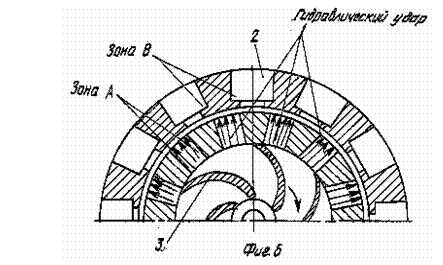

На фиг. 6 изображено положение ротора и статора при несовпадении отверстий.

Цилиндрическая форма отверстий ротора обеспечивает образование гидродинамической кавитации в зонах А (фиг. 3) (аналогично круглоцилиндрическому насадку Вентури), если длина отверстий и их диаметр находятся в пределах (3,5...4)d5l _n 5(6...7)d, где d - диаметр отверстия, l _n - длина отверстия.

Ротор 3 оснащен лопатками, как центробежный насос, предназначенными для сообщения центробежной силы нагреваемой жидкости и обеспечения давления p1 перед цилиндрическими отверстиями.

Патрубок 7 для отвода нагретой жидкости оснащен регулятором давления 9, обеспечивающим постоянное давление p ₂ в напорной полости насоса-теплогенератора.

Указанный насос-теплогенератор можно применять для отопления и горячего водоснабжения жилых и промышленных помещений, а также для нагрева жидкостей в технологических процессах.

Использование предлагаемого насоса-теплогенератора позволяет обеспечить горячей водой и тепловой энергией объекты, удаленные от магистральных трубопроводов, а окружающая среда не загрязняется продуктами сгорания органического топлива в местах выработки тепловой энергии.
