Результат выполнения конструкторской разработки.

Способ закрывания двери включает перемещение имеющего торец для расположения петель и свободный торец дверного полотна в дверной коробке путем его поворота, плоскопараллельное перемещение дверного полотна с последующей фиксацией, по меньшей мере, одного конца в дверной коробке, его запирание посредством замка с ригелем, при этом плоскопараллельное перемещение дверного полотна осуществляют с помощью торца для расположения петель и перемещения свободного торца дверного полотна по выступу, образуемому закрепленной по всей высоте коробки со стороны свободного торца дверного полотна планкой, фиксацию и запирание дверного полотна в дверной коробке осуществляют перемещением ригеля замка при его взаимодействии с дверной коробкой. Возможно осуществление способа с фиксацией торца дверного полотна, расположенного со стороны, противоположной размещению замка с ригелем.

Дверной блок содержит дверную коробку с полостью, обращённой в сторону дверного полотна, имеющее торец с петлями и свободный торец дверное полотно, установленное с возможностью поворота и плоскопараллельного перемещения относительно коробки, замок с ригелем и дверную ручку, при этом каждая петля снабжена промежуточной петлей, выполненной в виде пластинчатых пружин, причем ручка размещена у свободного торца дверного полотна, а коробка выполнена с образующей выступ по всей высоте коробки планкой, размещенной у свободного торца двери.

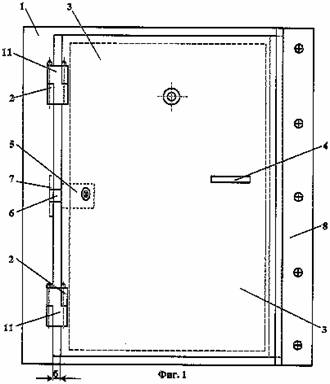

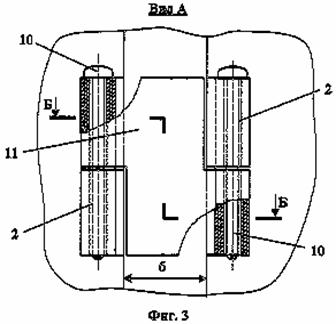

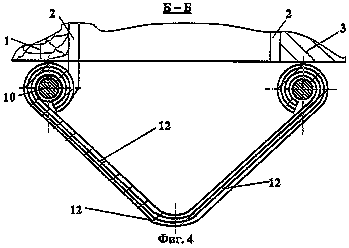

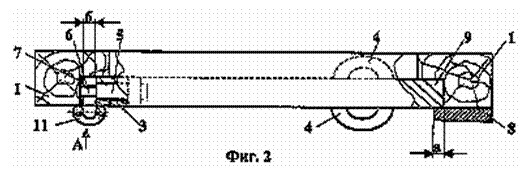

Предложенное изобретение поясняется чертежами, где на фиг.1 изображен дверной блок, вид спереди; на фиг.2 - то же, вид сверху; на фиг.3 - вид А на фиг.2; на фиг.4 - разрез Б-Б на фиг. 3.

Дверной блок состоит из дверной коробки 1, в которой на поворотных дверных петлях 2 установлено дверное полотно 3 с дверными ручками 4 и замком 5 с ригелем 6. На дверной коробке 1, со стороны замка 5, закреплена дверная планка 7 со сквозным отверстием (позицией не показано) под ригель 6 замка 5, а со стороны свободного конца дверного полотна 3, по всей высоте коробки 1, закреплена планка 8, выступающая за дверную коробку на величину "а". Таким образом, на дверной коробке 1 образована полость 9, обращенная к дверному полотну 3. Дверные петли 2 соединены с помощью осей 10 с промежуточными петлями (звеньями) 11, собранными из пластинчатых пружин 12.

Дверной блок работает следующим образом.

В исходном (первоначальном) состоянии дверное полотно 3 не заперто (то есть дверь открыта - не показано) и между ним и дверной коробкой 1 за счет разжатых петель 11, состоящих из пластинчатых пружин 12, образован зазор "б". Закрывая дверь, дверное полотно 3 поворачивается на петлях 2 благодаря осям 10 и петлям 11 и свободным концом "наезжает" на выступ планки 8. Из-за скоса (позицией не показан) дверное полотно 3 сжимает промежуточные петли 11 (зазор "б" уменьшается, то есть совершается плоскопараллельное перемещение дверного полотна относительно коробки) и затем его свободный конец помещается в полость 9. Таким образом, полотно 3 фиксируется в этом положении и далее запирается замком 5, при этом ригель 6 выдвигается и входит в отверстие дверной планки 7, закрепленной на дверной коробке 1. Для открывания двери замок 5 отпирается, зазор "б" при этом освобождается и с помощью дверной ручки 4 дверное полотно 3 смещается (сдвигается) относительно коробки 1 (на фиг.1 влево) на величину, большую величины "а". Дверное полотно поворачивается (то есть дверь открывается). Вход свободен. Предложенный способ осуществлен в дверном блоке.

Захлопнутая, но не запертая дверь никогда не откроется сквозняком, а для исключения ее открывания (когда вы дома) достаточно что-либо поместить в зазор "б".
