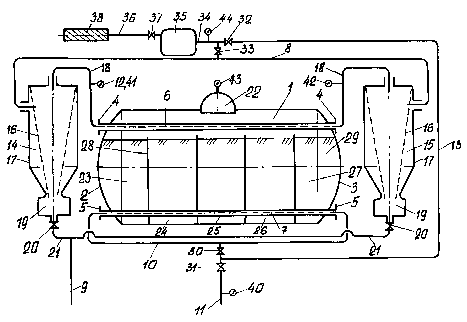

Фильтр системы капельного орошения содержит емкость 1 (см. рисунки), объемом 4-8 м ³, смонтированной в гидравлической сети. В диаметрально противоположных торцах 2 и 3 емкости 1 расположены входной и выходной патрубки 4, 5. Патрубки 4, 5 соединены коллектором с верхней и нижней распределительными горизонтально установленными в полости емкости 1 перфорированными трубами 6, 7. Емкость 1 соединена с системой подвода наносо- и илосодержащей воды 8, отвода продуктов загрязнения 9 и очищенной воды 10 в магистральный трубопровод 11 капельного орошения. Горизонтально установленные в полости емкости 1 распределительные перфорированные трубы 6, 7 смонтированы с возможностью ускоренного демонтажа. Фильтр снабжен системой контроля 12, обводной сетью 13 и гидроциклонами 14 и 15, гидравлически параллельно соединенными в систему подвода наносо- и илосодержащей воды и отвода продуктов загрязнения 9 и входными патрубками 4 на диаметрально противоположных торцах 2 и 3 емкости 1 с её верхней горизонтально установленной перфорированной трубой 6. Каждый из гидро­циклонов 14 (15) имеет установленный в его полости сетчатый фильтр 16 в виде усеченного конуса. Большим основанием сетчатый фильтр 16 направлен в сторону выхода из корпуса 17 очищенной воды, т.е. в трубопровод 18. Малым основанием фильтр 16 ориентирован в сторону камеры 19 осаждения наносов взвесей и ила. Каждая камера 19 связана вентилем 20 и трубопроводом 21 с системой отвода продуктов загрязнения 9. Емкость 1 снабжена пневмоаккумулятором 22. Полость емкости 1 разделена перегородками 28 на отсеки 23, 24, 25, 26 и 27. Каждый отсек 23 (24-27) заполнен фильтрационным материалом 29. Фильтрационный материал 29 представлен послойно уложенными крупнозернистым и мелкозернистым наполнителями. В качестве крупного заполнителя использован щебеньдоломитовый с размером зерна 5-10 мм. Насыпная плотность - 1,3 т/м ³. Объемная масса щебня ровна 2,62 т/м ³. Марка морозостойкостиf=200. Прочностьi000-i200кГс/см ². В качестве мелкого заполнителя использован кварцевый песок с модулем крупности 2,5. Содержание илистых и глинистых приме­сей не более 1%. Отсеки 23-27 гидравлически соединены с нижними горизон­тально установленными перфорированными трубами 5, а посредством коллектора и запорных вентилей 30 и 31 - с магистральным трубо­проводом 11. Магистральный трубопровод 11 обводной сетью 13 связан через вентили 32 и 33 с системой 8 подвода ноносо- и илосодержещей воды. Вентилем 33 система 8 связана с напорным патрубком 34 водяного насоса 35 гидростанции. Вентиль 32 соединяет насос 35 посредством обводной сети 13 и вентиля 31 с магистральным трубопроводом 11. Насос 35 трубопроводом 36 и вентилем 37 гидравлически и механически связан с пла­вучим клапаном 38 для забора воды из открытого водоема (пруд, озеро, река, искусственный накопитель осадков и т.п. гидротехнических сооружений), максимально прогреваемый атмосферным возду­хом и лучами солнца в период посадки, посева и вегетации орошае­мых с.-х. культур.

Система 12 контроля работы всех систем фильтра включает датчики, например манометры 40, 41, 42, 43 и 44, смонти­рованные в трубопроводах системы 10 отвода очищенной воды, подвода воды трубопроводами 18 в гидроциклоны 14, 15, в емкости 1 с фильтрационным материалом 29 и напорного патрубка 34 насоса 35, соответственно. Манометры 40-44 системы контроля 12 и вентили 30-33 системы подвода 8 наносо- и илосодержащей воды и отвода продуктов загряз­нения 13 и очищенной воды 10 в магистральный трубопровод 11 смонтированы на панели с минимальным взаимным удалением. Пнемоаккумулятор 22 смонтирован на загрузочной горловине емкости 1. Пневмоаккумулятор 22 имеет запорную арматуру для подачи под избыточным давлением кислорода в емкость 1 для аэрации и насыщения им воды или хлорсодержащего газа для уничтожения микроорганизмов в наносах, иле и взвесях в очищаемой воде после ее сброса в полость емкости 1 над фильтрационным материалом 29. Емкость 1, гидроциклоны 14. 15, система контроля 12, система 8 подвода воды, отвода продуктов загрязнения 9 и очищенной воды 11 выполнены автономным блоком и смонтированы на опорной базе.
