Результат выполнения научно-исследовательской работы.

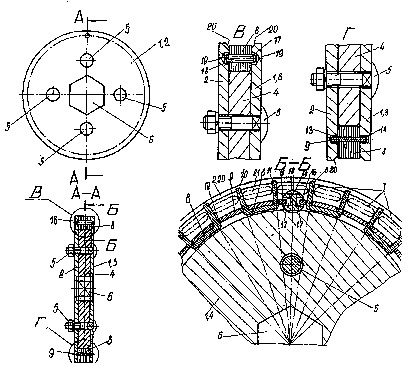

Высевающий аппарат включает бункер, установленное в бункере дозирующее устрой­ство, воронку и регулятор нормы высева (см. рисунок). Дозирующее устройство выполнено в виде сборного диска 1 с горизонтальной осью вращения. Диск 1 образован фланцами 2 и 3 и дистанционным кольцом 4. Фланцы 2, 3 и дистанционное кольцо 4 сборного диска 1 взаимно сопряжены крепежными элементами 5. В центре сборного диска 1 выполнено отверстие 6 в виде правильной полой призмы для установки на приводной вал дозирующего устройства. Сборный диск 1 снабжен ячейками 7 на своей периферий­ной части по всему периметру. Ячейки 7 выполнены группами щетинок 8. Группы щетинок 8 закреплены по периметру диска перфолентой 9. Каждой группе щетинок 8 приданаu-образная форма. Свободные концы 10 и 11 щетинок 8 размещены в смежных перфорациях 12 ленты 10. Перфорированной ленте 9 придана форма цилиндрического кольца. Лента 9 размещена в кольцевых канавках 13 и 14 сборного диска 1. Канавки 13 и 14 выполнены на внутренних торцевых стенках фланцев 2 и 3. Перфолента 9 ограничена от перемещений в канавках 13 и 14 за счет сопря­жения дистанционного кольца 4 с фланцами 2 и 3. Концы 15 и 16 перфоленты 9 размещены в канавках 17 цилиндрического стопора 18, установленного в глухих отверстиях 19 фланцев 2 и 3. На сопрягаемых внутренних торцевых стенках фланцев 2 и 3 выполнены фаски 20 под углом 30-45° к поверхности сборного диска 1 с размерами не менее1/5-1/7длины высеваемых семян 21. Фаски 20 способствуют западанию семян 21 в ячейки 7, ориентированные длинными осями параллельно оси вращения сбор­ного диска 1. Толщина дистанционного кольца в 1,05-1,10 раз больше длины высеваемых семян 21. Концы 10 и 11 смежных группu-образных щетинок 8 удалены на ширину высеваемых семян 21. Щетинки 8 выполнены из волокнистого материала растительного, животного или синтетического производства. Щетинки 8 могут быть сплетены в тесьму (ленту) требуемой ширины. Диаметр щетинок 8 в каждой группе выполнен в пределах 0,4-0,9 мм. Дистанционное кольцо 4 конструктивно выполнено из листового материала или из ленты (полосы) требуемого сече­ния. Этим достигается универсальность высевающего аппарата и широкий диапазон высеваемых семян 21.

Высевающий аппарат работает следующим образом. Перед посевом откалиброванные семена засыпают в бункер. Из бункера дозирующим устройством семена направляются к регулятору нормы высева. Каждое семя 21, поданное дозирующим устройством, перемещается в воронку, а из неё падает в откры­тую сошником борозду. При перемещении бункера с высевающим аппаратом от опорно-приводного колеса получают привод вал и сборный диск 1. При вращении сборного диска 1 с горизонтальной осью вращения, в его ячейки 7 западают семена 21, ориен­тируясь своей длинной осью параллельно оси вращения диска. Семена при вращении диска попадают в ячейки 7, сначала касаясь на фаски 20, а далее на концы 10 и 11 щетинок 8. Проваливаясь между смежными щетинками 8 или между концами 10 и 11 из группы щетинок 8, семена 21 попадают в полость ячейки 7. Щеткой регулятора нормы высева удаляются лишние семена с поверхности ячеек. При повороте диска на угол 180° семена 21 под собственным весом падают в воронку. Щетинками 8 не повреждаются зародыши проросших семян. Параметры ячеек 7 предусматривают однозерновое размещение и исключают в них укладку сразу двух семян.

Зарегистрирован в Федеральном институте промышленной собственности №2001126455 от 28.09.2001 г.
