Результат выполнения конструкторской разработки.

Изобретение относится к плазменной обработке материалов, а именно к устройствам для плазменной сварки и резки металлов. Задачей изобретения является повышение надежности плазмотрона путем стабилизации генерируемой плазмы за счет ее максимального сжатия и эффективного удаления газа из разрядной камеры. Сопловой узел плазмотрона имеет щелевое турбинное колесо, неразрывно связанное с внутренним соплом, размещенным на газостатических подшипниках и обладающим возможностью вращения.

Предложенная конструкция соплового узла плазмотрона обеспечивает повышение стабилизации плазмы разряда, уменьшение загрязнения плазмы испаряющимся материалом стенки при ее соприкосновении с плазмой. Максимальное сжатие плазмы обеспечивается за счет радиального перепада давлений при вращении внутреннего сопла на газостатических подшипниках. Повышение эффективности удаления газа из разрядной камеры обеспечивается за счет применения неразрывно связанного с внутренним соплом щелевого турбинного колеса. Этим достигается уменьшение загрязнения плазмы испаряющимся материалом стенки при ее соприкосновении с плазмой.

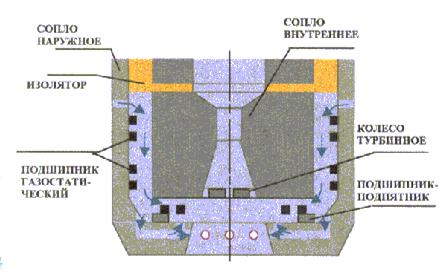

На чертеже представлена схема соплового узла плазмотрона.
