Результат выполнения конструкторской и технологической разработки.

Контроллер управления прессом (см. рисунок) разработан для управления процессом выдува пластиковых (РЕТ) бутылок и представляет собой программируемый логический контроллер с 5 выходами (табл. 1) и 5 входами (табл. 2), алгоритм работы которого задаётся циклограммой. Контроллер имеет специализированную панель управления, отображающую мнемосхему работы пресса, значения двух таймеров и восьмисегментного счётчика.

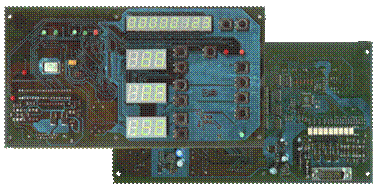

Контроллер управления прессом

Таблица 1

Параметры выходов программируемого логического контроллера

Таблица 2

Параметры входов программируемого логического контроллера

Контроллер обеспечивает:

-ручное и автоматическое управление прессом;

-задание времени выдува и выхлопа с помощью таймеров;

-подсчет количества произведенных изделий;

-возможность отображения количества выпущенных изделий за все время эксплуатации;

-самодиагностику и анализ ошибок внешних устройств;

-сохранение введенных параметров при пропадании питающего напряжения.

Контроллер позволяет регулировать время выдува и выхлопа в диапазоне от 0 до 10 секунд с точностью 0,1 с. Данные параметры отображаются на соответствующих индикаторах. Для изменения показаний предусмотрены кнопки, регулирующие соответствующий параметр.

Контроллер осуществляет подсчет количества выпущенных бутылок за определенное время работы и за все время эксплуатации. Работа контроллера осуществляется в соответствии с циклограммой, которая может изменяться по желанию заказчика. В контроллере реализованы алгоритмы самодиагностики. В случае возникновения неисправностей, связанных как с самим контроллером, так и с работой других устройств, контроллер индицирует возникновение ошибки.

Выпускается модификация контроллера с выходом ~220 В.

Возможно изготовление контроллеров управления прессом по индивидуальному техническому заданию заказчика.

Отдельно поставляется специализированный источник питания.
