Номер

83-213-03

Наименование проекта

Техническая реализация системы энергосбережения асинхронного двигателя

Назначение

Экономия электроэнергии при работе систем управления различными механизмами и станками

Рекомендуемая область применения

Промышленность, строительство, сельское хозяйство

Описание

Результат выполнения НИР.

С целью проверки результатов теоретических исследований работы субоптимальной системы управления асинхронным двигателем (АД) по критерию минимума тока статора создана лабораторная установка, включающая в себя тиристорные преобразователи переменного напряжения (ТПН) с вертикальным законом управления тиристорами, трехфазный АД типа 4А80В6 (Р 2=1,1 кВт, w=920 об/мин). АД питается переменным напряжением 127 В и при номинальной частоте вращения потребляет ток iн=2,1 А, который условно рассматриваться как номинальный.

В качестве нагрузки использован двигатель постоянного тока (ДПТ) с параллельным возбуждением. Тип двигателя 2ПН100МГУХЛ4 (Р н=0,75 кВт, iн=8,7 А). Вал ДПТ механически соединен с валом АД.

Датчиком частоты вращения служит тахогенератор типа ТС - 1МУХЛ4, закрепленный на валу ДПТ. Датчиками тока являются трансформаторы тока типа УТТ - 5М ( i=15 А, i=5 А).

Результаты экспериментальных исследований замерялись с помощью измерительного комплекта типа К - 505.

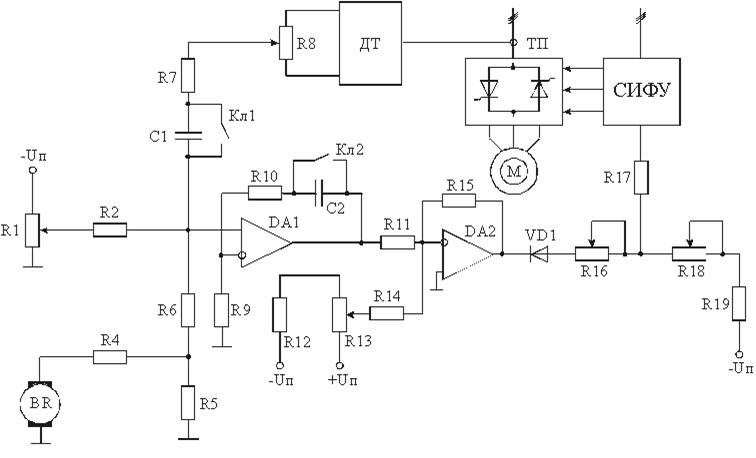

Схема экспериментальной установки показана на рисунке (М - АД, В r - тахогенератор, ДТ - датчик тока, u n - источники постоянного питания). Сигнал задания по частоте вращения через r2 сравнивается с сигналом обратной связи, поступающим с тахогенератора через r6, на инверсном входе операционного усилителя da1. Сюда же с датчика тока через r8, r7, c1 поступает сигнал отрицательной обратной связи по току статора. Когда ключ Кл. 1 замкнут, то на вход da1 поступает сигнал обратной связи по току, содержащей постоянную и переменную составляющие, что в конечном итоге приводит к уменьшению коэффициента усиления. Поэтому предлагается введение в цепь обратной по току конденсатора С 1 (ключ Кл. 1 - разомкнут), который пропускает только переменную составляющую на вход da1.

Переменным резистором r8 осуществляется регулирование глубины отрицательной обратной связи по току с целью достижения устойчивой работы системы.

Ключ Кл. 2 позволяет реализовать статический (когда Кл. 2 замкнут) и астатический (когда Кл. 2 разомкнут) регуляторы частоты вращения АД. Переменные резисторы r16 и r18 служат для выбора диапазона углов регулирования тиристорами. Угол amax устанавливается переменным резистором r16. Угол amin выбирается с учетом ограничения величины управляющего сигнала, поступающего в СИФУ (схему импульсно-фазового управления) на величину, равную величине угла запаздывания тока статора относительно питающего напряжения. Экспериментальным путем угол amin был выставлен равным 60 °.

Как показывают проведенные эксперименты, при работе субоптимальной системы управления АД со статическим регулятором удается снизить потребляемый двигателем ток на 43 % при М с=0; 33 % при М с=0,2М н; 20 % при М с=0,4М н; 9 % при М с=0,6М н и на 4 % при М с=0,8М н по сравнению с работой АД при тех же значениях моментов нагрузки на естественной характеристике.



Экспериментальная схема

Преимущества перед известными аналогами

Надежность в работе, экономия потребляемой энергии

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снизился потребляемый двигателем ток на 4-43 % при различных моментах нагрузки

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

09.08.2006
