Частное техническое решение, имеющее самостоятельное значение.

Способ изготовления центратора для обсадной колонны включает выполнение колец и центрирующих ребер одним целым. При этом заготовку центратора штампуют из листовой незакаленной пружинной стали (рис. 1). За одну операцию вырубают из прямоугольного листа, по меньшей мере, один ряд окон с образованием перемычек и поясов, сгибают заготовку в цилиндр, соединяют торцы, образуя из поясов кольца, осаживают цилиндрическую заготовку в осевом направлении, профилируя перемычки в дуги центрирующих ребер, термообрабатывают готовое изделие (рис. 2). Торцы поясов соединяют сваркой.

Рис. 1. Проштампованная заготовка

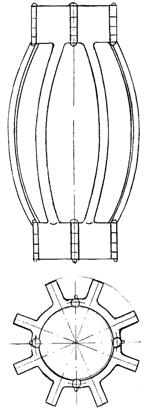

Рис. 2. Центратор

После вырубки окон на концах поясов производят вырезку прямоугольных участков для образования элементов шарнирных замков. После придания заготовке цилиндрической формы соединяют замковые элементы, вставляя в их отверстия прутки из стали, затем опрессовывают торцы прутков.

На способ изготовления центратора подана заявка и 20.05.2002 г. получено положительное решение на выдачу патента на изобретение.
