Номер

82-073-03

Наименование проекта

Стабилизированный источник питания АТС

Назначение

Питание автоматической телефонной станции на напряжение 60 В и выходной ток до 10 А

Рекомендуемая область применения

Блоки питания АТС, комплектов дальнего набора (КДН), диспетческих коммутаторо

Описание

Результат выполнения рационализаторского предложения.

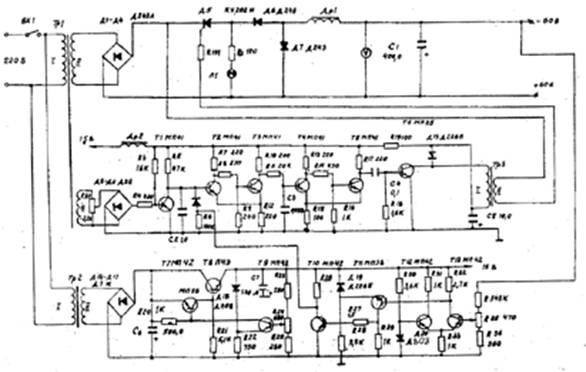

Электрическая схема стабилизатора представлена на рисунке. Он состоит из понижающего трансформатора Тр1; выпрямителя, собранного на диодах Д1-Д4; регулирующего ключа - тиристора типа КУ202Н; сглаживающего фильтра Д1 и С1; устройства управления тиристором.

Полупроводниковое устройство управления тиристором Д5 построено по вертикальному число-импульсному методу на транзисторах Т1-Т6.

Трансформатор Тр2 совместно с выпрямителем на диодах Д14-Д17 и стабилизатором напряжения на транзисторах Т7-Т9 предназначен для питания полупроводникового устройства управления тиристором. Импульсы управления тиристором снимаются со вторичной обмотки трансформатора Тр3 и подаются на управляющий электрод тиристора Д5.

Длительностью импульсов управляет усилитель постоянного тока, собранный на транзисторах Т10-Т13, который сравнивает выходное напряжение с опорным на диоде Д20 типа Д808. Входное напряжение регулируется потенциометромr35.

Диод Д6 совместно с лампой Л1 предназначен для надежного запирания тиристора КУ202Н.

Конденсатор С1 сглаживающего фильтра монтируется отдельно от стабилизатора.

Блок питания монтируется по гетинаксовой панели способом печатного или навесного монтажа и закрепляется на дне стального корпуса.

Тиристор Д5 и диоды Д1-4 снабжены ребристыми радиаторами.

При замене тиристора Д5 и трансформатора Тр1 на более мощные можно увеличить выходной ток стабилизатора до 20 А.
