Номер

82-072-03

Наименование проекта

Сигнализатор приближения стрелы автокрана к проводам ЛЭП

Назначение

Получение звуковых и световых сигналов при опасном приближении стрелы автокрана к проводам действующих линий электропередач

Рекомендуемая область применения

Приборы для безопасной эксплуатации автокранов

Описание

Результат выполнения рационализаторского предложения.

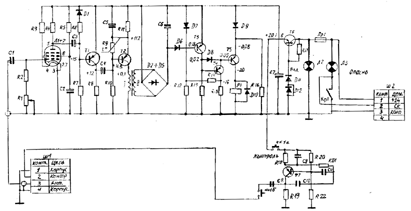

Сигнализатор состоит из транзисторного усилительного устройства (Прибор ЛВ-24М1) (см. рис.); датчика напряжения электрического тока и автосигнала, которые устанавливаются в кабине крановщика. Антенна датчика, изготовленная из кабелей РК-75 912, располагается на конце стрелы автокрана. При настройке прибора резисторыr7,r8,r12,r15 подбираются.

Прибор ЛВ-24М1 рассчитан на установку на автокранах с напряжением бортсети 24В (типы КРАЗ, МАЗ, СМК-7 и др.). Для установки его на автокранах с напряжением бортсети 12В необходима переделка прибора с 24 на 12В. В этом случае резисторr3 уменьшается с 90 Ом до 27 Ом, стабилизатор Д12 исключается из схемы (шунтируется).

Для устойчивой работы прибора при низкой температуре и повышенной влажности воздуха предлагается исключить антенный разъем и произвести соединение контактов на пайке с последующей гидроизоляцией эпоксидной смолой, а также термостабилизировать генератор контроля работы прибора путем уменьшения резистораr21 с 5,6 Ом до 0,33 Ом.
