Номер

82-054-03

Наименование проекта

Прибор для проверки, ремонта и наладки триодных тиристоров

Назначение

Измерение триодных тиристоров малой и средней мощности в сземах элетрооборудования

Рекомендуемая область применения

Ремонт и наладка полупроводниковых приборов и электрооборудования

Описание

Описание к ИЛ 82-054-03

Частное техническое решение, имеющее самостоятельное значение.

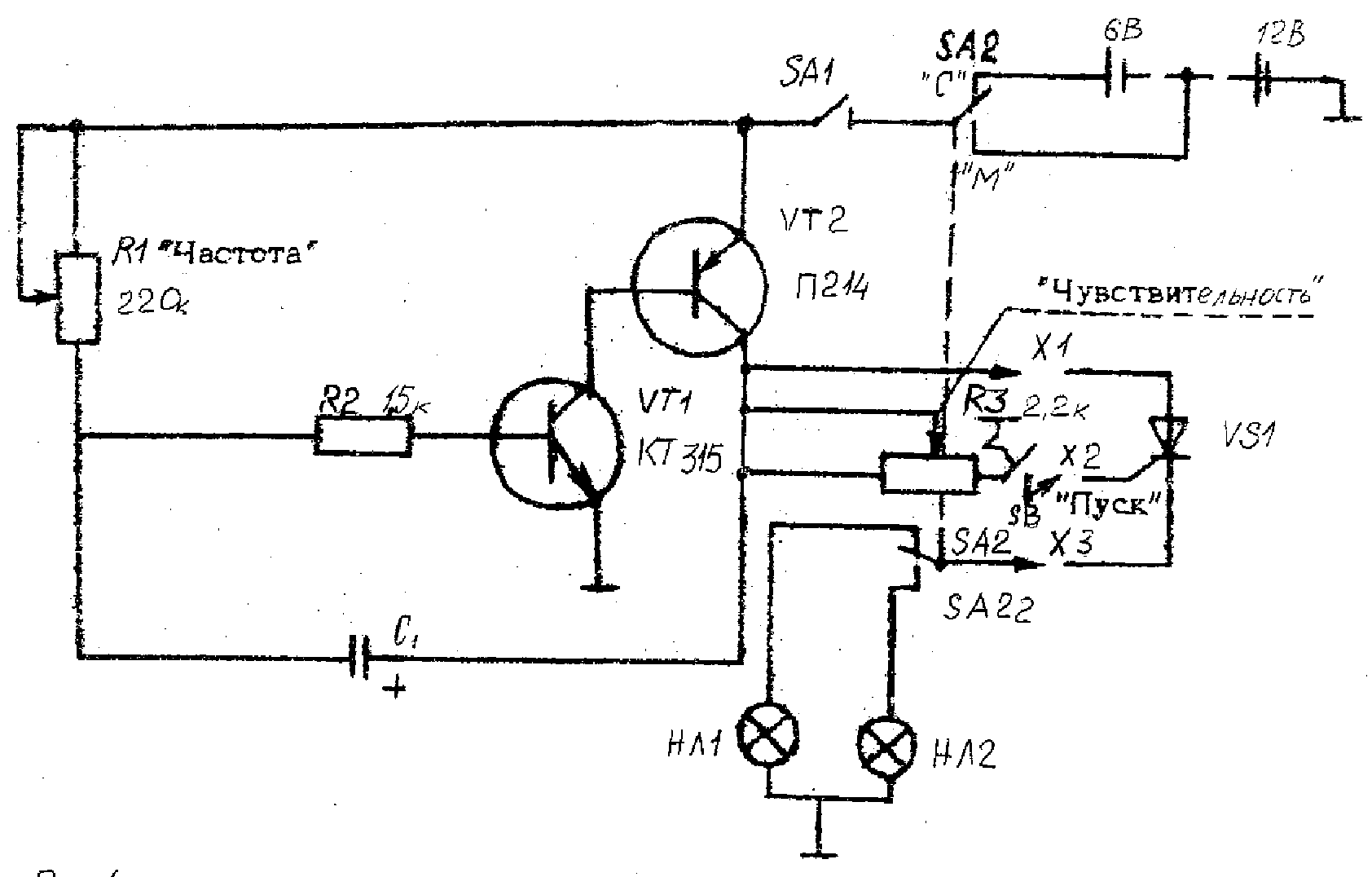

Прибор смонтирован в корпусе, на передней панели которого выведены ручки «Частота», «Чувствительность»; кнопки «Пуск». «Выключение питания»; две сигнальные лампы. Питание прибора осуществляется от сети с выпрямительной приставкой на 6 В и на 12 В (см. рис. 1). Электрическая схема разработанного прибора состоит из низкочастотного генератора, собранного на двух транзисторах vТ1 (тип КТ315 или КТ 313) и vТ2 (тип П214 или П213, П215, П216); из переменного сопротивления r1 (марка СП3) на 220 кОм; из сопротивления r2 (тип mlт0,5) на 1,5 кОм; из конденсатора С1 (тип К-50-12) на 5 мкФ; из переключателя для включения питания sa1 (тип П2К) с фиксацией; из кнопки sВ (без фиксации) для определения исправности тиристора; из сдвоенного переключателя питания при измерении при измерении тиристоров малой «М» и средней «С» мощности; из ламп НЛ1 и НЛ2. Электрическая схема прибора смонтирована на печатной плате из фольгированного стеклотекстолита.

Проверку триодных тиристоров производят следующим образом. Проверяемый тиристор подсоединяют к прибору тремя проводами, оканчивающимися зажимами «крокодил»: Х1, Х2 и Х3.Зажимы подсоединяют согласно маркировке тиристора vs1 (анод, катод, управляющий электрод). В результате тиристор подключают последовательно к одной из ламп (в зависимости от мощности тиристоров), а управляющий электрод тиристора подсоединяют к выходу генератора через кнопку sВ и переменный резистор r3.

Мигание лампочки свидетельствует об исправности тиристора. Частота вспышек регулируется резистором r1. Тиристор пробит, если лампа светится без нажатия на кнопку sВ.

Вращая переменный резистор r3 «Чувствительность», определяют минимальное отпирающее напряжение на управляющем электроде тиристора. Для этого на ручку резистора наклеивают кольцо с градуированными по напряжению рисками. Если при вращении ручки «Чувствительность» лампа не загорается, то в тиристоре имеется обрыв.

Таким образом, с помощью прибора подбирают тиристоры по величине открывающего напряжения на управляющем электроде, а также оценивают их сувствительность.
