Номер

82-053-03

Наименование проекта

Устройство для отбора пробы диэлектрической жидкости для хроматографического анализа

Назначение

Устройство для отбора пробы диэлектрической жидкости для хроматографического анализа

Рекомендуемая область применения

Контроль за состоянием масла во вводах силовых высоковольтных трансформаторов 220-750 кВ

Описание

Описание к ИЛ 82-053-03

Результат выполнения научно-исследовательской работы.

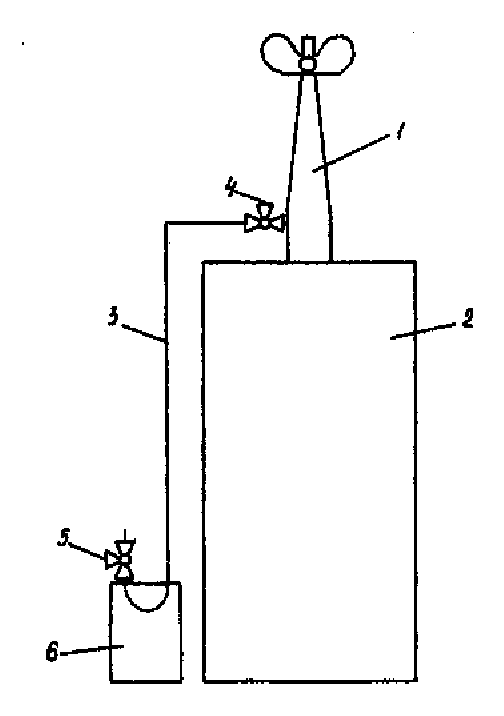

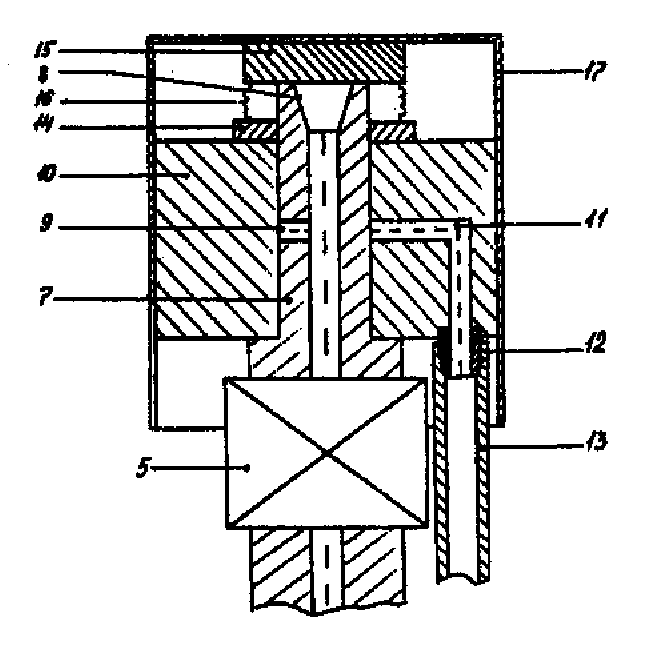

Устройство для отбора пробы диэлектрической жидкости для хроматографического анализа устанавливается на вводе 1 трансформатора 2 и состоит из трубы 3, установленной в вентиле 4 ввода 1, на другом конце которой установлен вентиль отбора проб 5, закрепленный на опоре 6 (см. фиг. 1), Длина трубы выбирается такой, чтобы вентиль отбора проб 5 был расположен от поверхности земли примерно на высоте 1 м. В вентиле 5 (см. фиг. 2) размещен наконечник 7 с конусом 8, соответствующим конусу шприца для отбора проб, В боковой стенке наконечника 7 выполнено также отверстие 9, Направление отверстия 9 отмечено на верхней части наконечника 7 (метка 1). На наконечнике 7 установлена втулка 10 с отверстием 11, штуцером 12 и отводом 13. Направление горизонтальной части отверстия И отмечено на верхней горизонтальной поверхности втулки 10 (метка 2), Отверстие 9 и горизонтальная часть отверстия 11 выполнены соосными. Втулка 10 имеет возможность поворачиваться вокруг оси, Гайка 14 предотвращает случайное выпадение втулки 10 с наконечника 7, Конусная часть наконечника 7 плотно закрывается коллачком 15, притягиваемый к гайке 14 посредством пружин 16. Весь описанный узел прикрывается предохранительной крышкой 17.
