Номер

82-051-03

Наименование проекта

Устройство для определения температуры вспышки горючих жидкостей

Назначение

Опребеление температуры вспышки транформаторноно масла

Рекомендуемая область применения

Химическая, нефтехимическая промышленность при определенее температуры вспышки горючего материала

Описание

Описание к ИЛ 82-051-03

Результат выполнения научно-исследовательской работы.

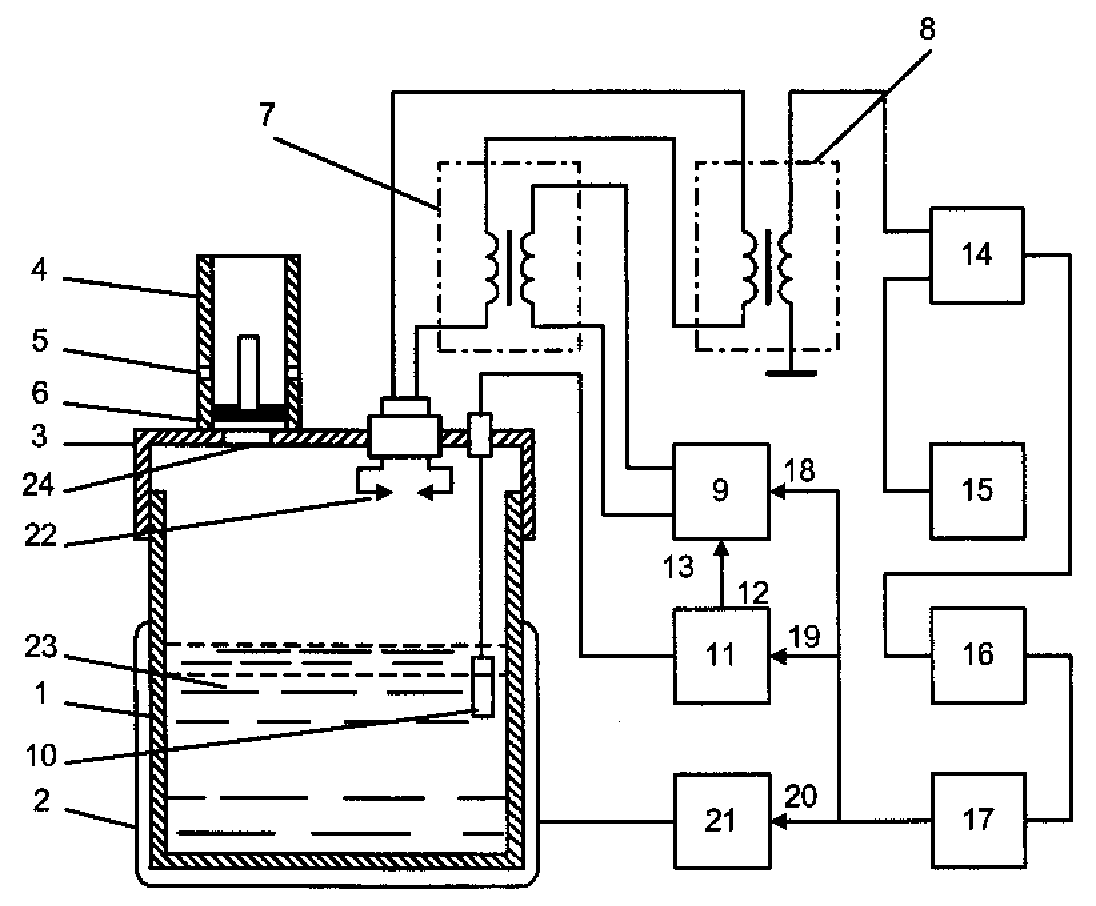

Устройство для определения температуры горючих жидкостей содержит закрытую камеру 1, с расположенными в его стенках, нагревателем 2, выхлопной клапан, расположенный на крышке 3 камеры 1 и состоящий из цилиндра 4 с вентиляционными отверстиями 5 и соосно с ним поршня 6, высоковольтный трансформатор 7, промежуточный трансформатор &, генератор высоковольтных импульсов 9, подключенный к первичной обмотке высоковольтного трансформатора 7, датчик температуры 10, блок индикации температуры 11, выход \1 которого подключен к управляющему входу 13 генератора высоковольтных импульсов 9, делитель сигнала 14, имеющий два входа, один из которых подключен к генератору высокой частоты 15, другой, - к одному из выводов вторичной обмотки промежуточного трансформатора s, причем второй его вывод имеет связь с общей точкой схемы, счетчик 16, вход которого подключен к выходу делителя сигнала, а выход соединен со входом запорного элемента 17, чей выход имеет связь с управляющими входами 18,19,20, генератора высоковольтных импульсов 9, блока индикации ii, нагревателя 21 соответственно, электрический разрядник 22, который совместно с двумя электродами образует электродную систему, помещенный в камере 1 выше уровня испытуемой жидкости 23, один из электродов которого соединен с одним из выводов вторичной обмотки высоковольтного трансформатора 7, а другой электрод разрядника - с другим его выводом через первичную обмотку промежуточного трансформатора 8.

Преимущества перед известными аналогами

Определяет температуру вспышки как в открытом, так и в заклытом тиглях

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Полная автоматизация, по сравнению с аналогами производительность труда учеличивается в два раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
