Номер

82-050-03

Наименование проекта

Устройство для определения температуры вспышки и тангенса угла диэлектриченских потерь горючих жидкостей

Назначение

Определение температуры вспышки и тангенса угда диэлектрических потерь трансформаторного масла

Рекомендуемая область применения

Электроизмерения

Описание

Описание к ИЛ 82-050-03

Результат выполнения научно-исследовательской работы.

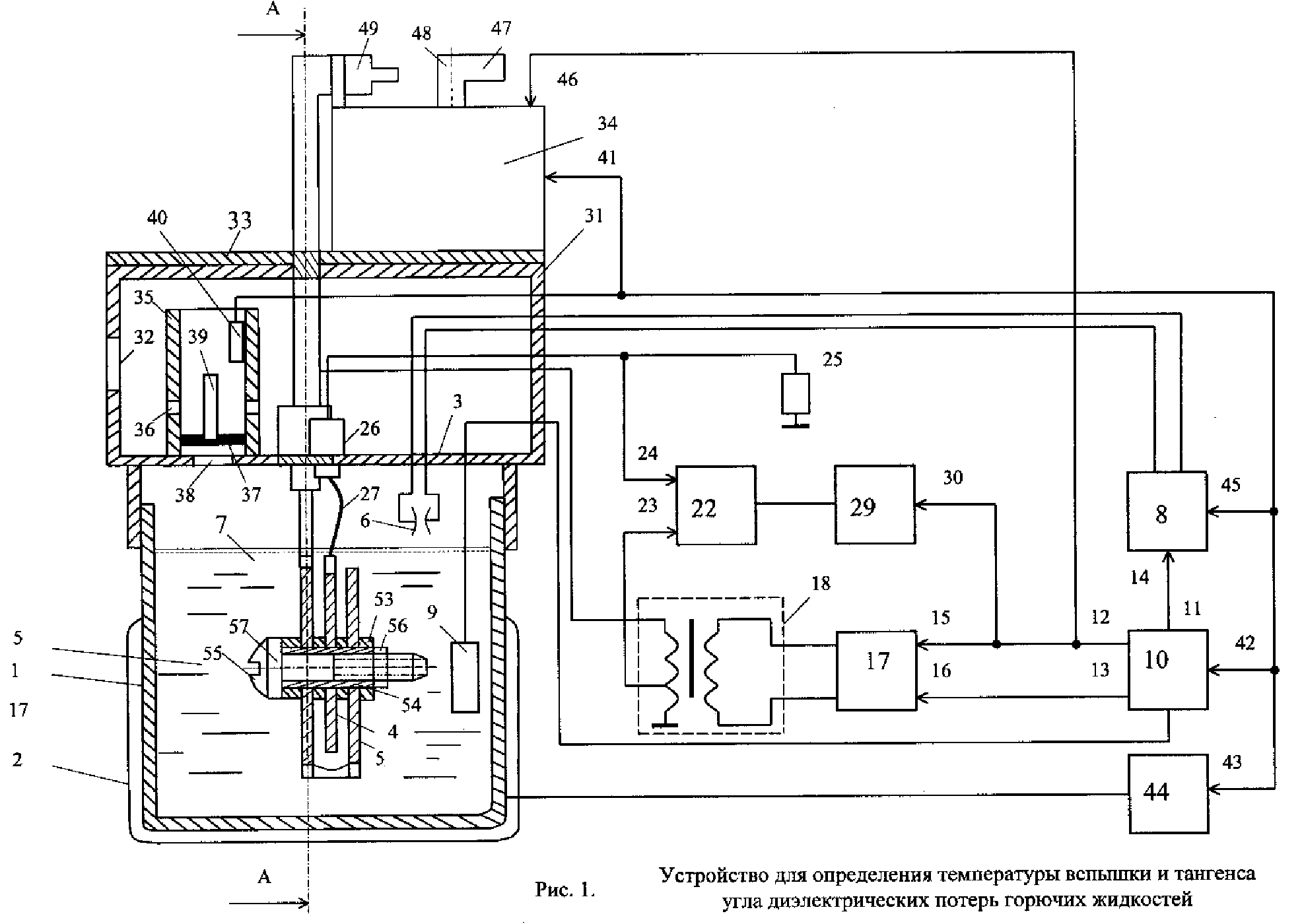

Устройство содержит закрытую камеру 1 с расположенными в его стенках нагревателем 2, крышкой 3, электронную систему, включающую измерительный электрод 4, выполненный в виде пластины, высоковольтный электрод 5, выполненный в виде двух пластин, электрический разрядник 6, помещённый в камере 1 выше уровня испытуемой жидкости 7 и соединённый с генератором высоковольтных импульсов 8, датчик температуры 9> блок индикации температуры 10, который имеет три независимых выхода 11,12,13, один из которых 11. подключён к управляющему входу 14 генератора высоковольтных импульсов &, два других 12ДЗ подключены соответственно к управляющим входам 15,16 источника синусоидальных сигналов 17, высоковольтный трансформатор 18 с дополнительным выводом на высоковольтной обмотке. Один вывод высоковольтной обмотки подключён к высоковольтному электроду 5 через изоляционную втулку 19, стержень 20т вывод 21, а другой к общей точке схемы.

Устройство также содержит схему измерения разности фаз 22, которая сравнивает угол между низковольтным сигналом 23 с отпайки высоковольтной обмотки трансформатора 18 и сигналом 24, вызванным током проводимости через испытуемую жидкость 7 на резисторе 25. Один вывод резистора соединен с обшей точкой схемы, а другой подключается к измерительному электроду 4 через проходной изолятор 26, гибкий изоляционный провод 27 и вывод 28.

Устройство также имеет блок индикации тангенса угла диэлектрических потерь 29, управляющий вход 30 которого, подключён к выходу 12 блока индикации температуры 10, защитный кожух 31 с вентиляционными отверстиями 32 и установленный на нём через изоляционную прокладку 33 микродвигатель 34, выхлопной клапан с датчиком вспышки, расположенный на крышке 3 камеры 1,

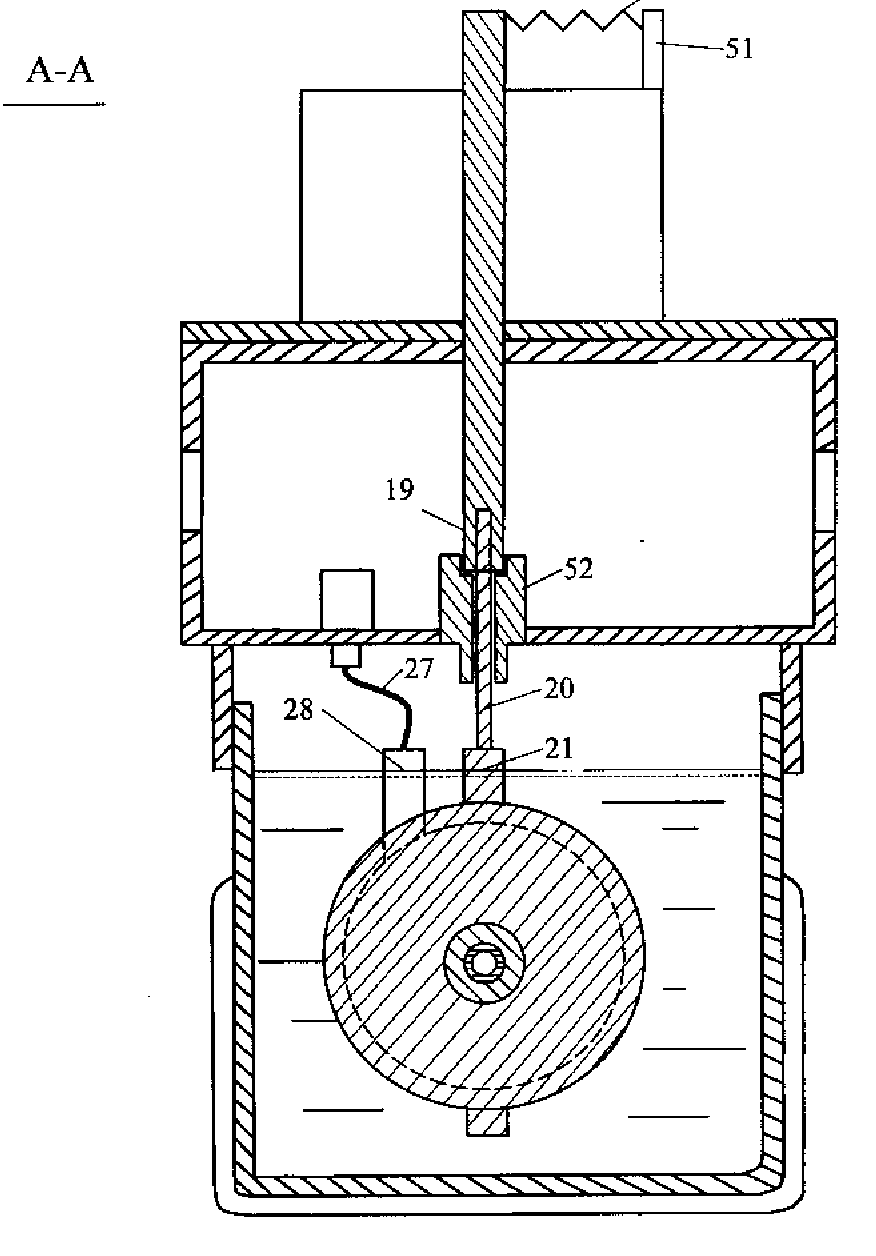

Выхлопной клапан состоит из цилиндра 35 с вентиляционными отверстиями 36 и соосно с ним поршня 37. На крышке под поршнем имеется выхлопное отверстие 38, Датчик вспышки представляет собой магнит 39, закреплённый на поршне 37, магнитоуправляемый контакт 40, закреплённый на крышке цилиндра 35. Магнитоуправляемый контакт 40 соединён с управляющими входами 41 микродвигателя 34, 42 и 43 блока индикации температуры 10 и источника питания 44 нагревателя 2 и с управляющим входом 45 генератора высоковольтных импульсов 8. Микродвигатель 34 имеет дополнительный управляющий вход 46, соединенный с выходом 12 блока индикации температуры 10, флажок 47 на оси 48. Другой флажок 49 установлен на верхней части изоляционной втулки 19, пружина 50 прикреплена к флажку 49 и стойке 51, установленной на защитном кожухе 33. Стержень 20 жёстко прикреплён к изоляционной втулке 19 и проходит через проходной изолятор 52 и внутри него может свободно вращаться. Зазор между пластинами 4 и 5 равный 2 мм, обеспечен изоляционной втулкой 53 и прокладкой 54, которые фиксируются с помощью винта 55, гайки 56, и шайбы 57.

Преимущества перед известными аналогами

Определяет как температуру вспышки, так и тангенс угла диэлектрических потерь

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Полная автоматизация. Производительность труда по сравнению с аналогами увелисивается в 3 раза

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.01.2007
