Данный материал является результатом научно-технической разработки Воронежской головной дистанции связи.

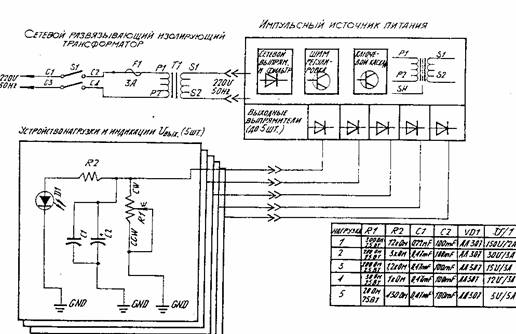

Установка для отладки импульсных источников питания состоит из трансформатора Т ₁, (см. рис. 1) и пяти узлов изменяемых нагрузок. Т ₁ - изолирующий трансформатор мощностью 250 Вт с коэффициентом трансформации 1:1, представляет собой блок в корпусе, в который входят: трансформаторtynsa7386-250-12st- 230/2kfdr, предохранители, выключатель и выходные розетки. Трансформатор отвечает самым высоким требованиям к изоляции вторичной обмотки от первичной, т.к. применяется в медицинской технике для развязки сети от аппаратуры реанимации и диагностики. К выходным розеткам подключается любой импульсный источник питания мощностью до 250 Вт, что позволяет соединить его условную землю с заземлением измерительных приборов и электроинструмента и без опасения производить снятие осциллограмм, измерение напряжений и токов, регулировку и т.д. С выпрямителей вторичных напряжений импульсного блока питания выходные напряжения подаются на узлы регулируемых нагрузок с индикацией (до 5 шт.). Эти узлы расположены на печатной плате, где находятся 5 первичных проволочных резисторов мощностью 25 Вт, конденсаторы, выполняющие роль фильтров (дополнительных по питанию), а также светофазные индикаторы, позволяющие контролировать наличие или отсутствие выходного напряжения.

Номиналы нагрузок и их параметры представлены под № 1 в таблице (см. рис.). Переменные резисторы позволяют задавать любое сопротивление нагрузки данного выпрямителя, а также подбирать порог срабатывания защиты импульсного питания. На плате также имеются контрольные клеммы для подключения измерительных приборов и переходники к самым распространённым стандартным блокам питания.

Рис. 1
