Данный материал является результатом научно-исследовательской работы авторов.

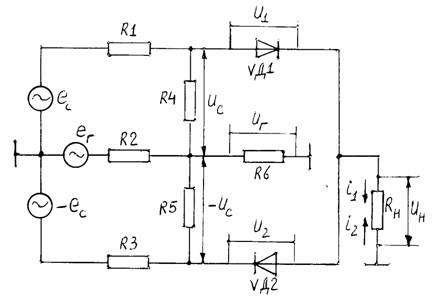

Принципиальная электрическая схема балансного амплитудного модулятора с нессиметричным выходом представлена на рис. 1, где приняты обозначения:е_г,е_с, -е_с- ЭДС, вырабатываемые гетеродином и источником исследуемого сигнала;r₁-r₆- резисторы постоянного сопротивления;u _c, -u_с,u_г- напряжения на резисторахr4,r5 иr6;r_н,u_н- нагрузочный резистор и создаваемое на нём выходное напряжение модулятора;vД1,vД2,u₁,u₂- полупроводниковые диоды и приложенные к ним напряжения;i₁,i₂- токи, каждый из которых протекает через резисторr_ни соответствующий диод.

В модуляторе в качестве нелинейных частото-преобразующих элементов используются диодыvД1 иvД2, полярности включения которых в схеме противоположны друг другу. При таком их включении токиi₁иi₂создают на резистореr_ннапряжениеu_н, пронумерованное по амплитуде. Так как модулятор собран по балансной схеме, то в составеu_нбудут отсутствовать гармоники с частотами _с, 2 _с, 3 _с и т.д., а также составляющие с частотами 2 _г, 4 _г, 6 _г и т.п. Здесь _с, _г - круговые частоты сигнального и гетеродинного напряжений.

Модулятор имеет широкую полосу пропускания и может быть изготовлен в интегральном исполнении, поскольку он не содержит частотно-зависимых элементов типа трансформаторов.

Рис. 1
