Номер 79-167-03 |
|||
|
Наименование проекта Прибор для динамического тарирования преобразователей угловых ускорений |
|||
|
Назначение Динамическое тарирование датчиков угловых колебаний |
|||
|
Рекомендуемая область применения Измерительная техника (контроль параметров вращения) |
|||
|

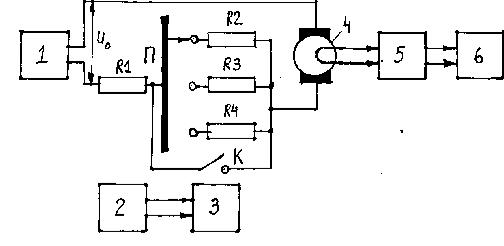

Описание Данный материал является результатом научно-исследовательской работы автора. Принцип действия прибора, функциональная схема которого представлена на рис. 1, основан на управлении скоростью вращения вала электродвигателя. Для этого постоянное напряжениеu0, вырабатываемое источником питания 1, подводится через стабильные проволочные резисторыr1 -r4 к зажимам якорной цепи электродвигателя 4, используемого в качестве тарировочного. Коммутацией резисторовr2 -r4 (переключатель П) обеспечивается три предела тарирования: 1) 10 -2 - 10 -3 ; 2) 10 -3 - 10 -4; 3) 10 -4 - 10 -5. Внутри каждого из этих пределов изменение скорости вращения вала с установленным на нём измерительным преобразователем 5 осуществляется путём периодического замыкания и размыкания контакта К малоинерционного электромеханического реле 3, обмотка которого подключена к выходу генератора прямоугольных импульсов 2. Частота следования импульсов может изменяться от двух до ста герц. Средняя скорость вращения валаwв процессе тарирования поддерживается постоянной. Получаемый на выходе преобразователя 5 электрический сигнал контролируется электронным милливольтметром 6. Динамический способ тарирования преобразователей по сравнению со статическим существенно повышает точность измерений.
Рис. 1 |
|||
|
Преимущества перед известными аналогами Возможность тарирования измерительных преобразователей в динамических режимах |
|||
|
Стадия освоения Способ проверен в лабораторных условиях ВГТУ |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Повышение пороговой чувствительности датчиков в 50 - 100 раз |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 22.09.2003 |
