Диск бесстружечного резания элементарной простотой конструкции. Он выполнен с раздвижными режущими лепестками, позволяющими регулировать диаметр окружности резания и, таким образом, настраиваться на бесстружечную обработку различных пород и регламентированных конструктивных возможностями толщин заготовок. Данная конструкция разработана на основе вторичного использования круглых строгальных пил по ГОСТ 18479-73. Он перерезает волокна древесины по кратчайшей траектории.

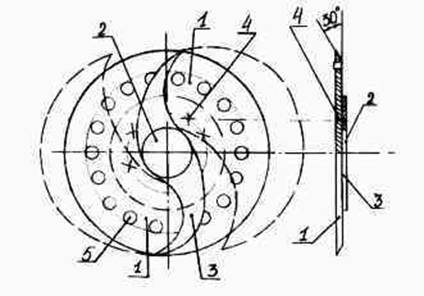

Рис.1 Диск бесстружечного резания древесины

На рис.1 изображен диск односторонней заточкой, т.е. предусматривается его использование для обрезки кромок досок. Диск включает две асимметричные пластины 1 в виде полуокружностей, установленные с возможностью регулирования относительно посадочного отверстия 2, которое выполнено в крепежной шайбе 3. Конструкция собирается воедино посредством винтового или заклепочного соединения 4 в соответствии с требуемым положением регулирующих пластин 1. Данные пластины могут быть установлены и не на одной окружности резания, что создает эффект ступеней. Над клиновидной частью пластин выполнены отверстия с целью снижения усилия резания и контактного давления, снижения нагрева. Порядок расположения отверстия и их диаметр выбираются из условия соблюдения достаточной прочности диска. Стойкость такого диска повышена благодаря способности к самозатачиванию, которая может проявляться при изготовлении режущих кромок пластин по спирали Архимеда или по окружности со смещенным центром. Диск может быть установлен на пильном валу круглопильного станка по стандартной схеме между шайбами.
