Номер 78-098-03 |
|||
Наименование проекта Устройство для укрытия мест взрыва |
|||
Назначение Увеличение срока эксплуатации и повышение эффективности работы устройства |
|||
Рекомендуемая область применения Взрывные работы |
|||

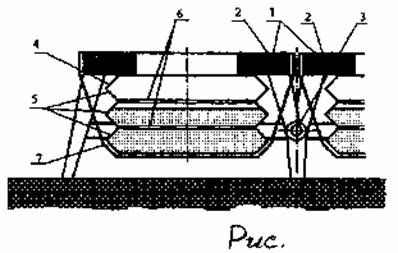

Описание Результат выполнения конструкторской разработки. Устройство изображено на рис. общий вид. Устройство для укрытия мест взрыва содержит разъемную раму 1, состоящую, например, из отдельных звеньев 2. Отдельные звенья 2 соединены между собой шарниром 3. Внутри отдельных звеньев 2 размещены демпфирующие элементы 4, состоящие из секций с жидкостью 5. Секции с жидкостью 5 сообщаются между собой для перетока жидкости отверстиями 6. Демпфирующие элементы 4 помещены в прикрепленную к раме 1 сетку 7, которая удерживает их на весу. Разъемная рама 1 выполняется из такого числа отдельных звеньев 2, которых достаточно для полного укрытия конкретной площади взрыва. Ширина отдельных звеньев 2 также может быть различной. Число секций с жидкостью 5 определяется демпфирующими свойствами конструкции. Устройство работает следующим образом. Устройство позвенно размещают над местом взрыва, соединяют шарниром 3. Затем в секции с жидкостью 5 демпфирующих элементов 4 заливают необходимое количество жидкости, например, воду летом или рассолы зимой. В нижние секции с жидкостью 5 вода или рассол поступают через отверстия 6. Количество жидкости определяется демпфирующими свойствами устройства. Последовательно соединенные секции с жидкостью 5 демпфирующего элемента 4, расположенные друг над другом, после заполнения жидкостью удерживаются в подвешенном состоянии сеткой 7, обеспечивая зазор между поверхностью горных пород и демпфирующим элементом 4, необходимый для выхода газа. При взрыве зарядов начинается подвижка взрываемого объема пород вверх. Разрушенная при взрыве порода движется вместе с газами вверх, через короткий промежуток времени они взаимодействуют с демпфирующим элементом 4 и деформируют секции с жидкостью 5, помещенные в сетку 7, прижимая демпфирующий элемент к раме 1. Во время деформации жидкость поглощает энергию удара, выплескивается через отверстия 6 и распыляется также для пылеподавления. А газообразные продукты взрыва уходят через зазор между демпфирующим элементом 4 и породой. При этом обломки породы отражаются от демпфирующего элемента 4 и падают в воронку рыхления, исключая, при этом, разлет горной массы. |
|||
Преимущества перед известными аналогами Увеличение срока эксплуатации данного устройства |
|||
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
Технико-экономический эффект Годовой экономический эффект - 10 тыс. рублей |
|||
Возможность передачи за рубеж Возможна передача за рубеж |
|||
Дата поступления материала 10.09.2003 |
