Результат выполнения конструкторской разработки.

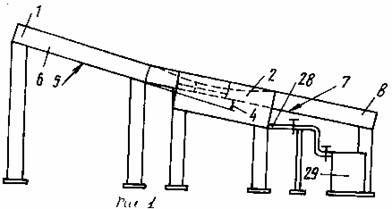

На рис.1 изображен общий вид шлюза, на рис.2 - вид А на рис.1, на рис.3 - разрез Б-Б на рис.2.

Шлюз 1 включает желоб для извлечения пластинчатого золота 2, плоское днище 3 которого установлено под углом 4 на 3-5 ⁰ меньше по отношению к дну 5 первого наклонного прямолинейного желоба 6 и под одним углом с дном 7 второго прямоугольного наклонного желоба 8. На дно 5, 7 желобов 6, 8 установлены трафареты 9.

Желоб для извлечения пластинчатого золота 2 состоит из первого суживающегося желоба 10, имеющего сходящиеся под углом 11 боковые стенки 12, который через прямолинейный переход 13 связан с дополнительным суживающимся желобом 14, установленным симметрично по отношению к первому суживающемуся желобу 10. По обе стороны суживающихся желобов 10, 14 и прямолинейного перехода 13 установлены симметрично отсеки первого уровня 15, 16, снабженные подвижными заслонками 17, 18, и отсеки второго уровня 19, 20.

Боковые стенки 12 суживающихся желобов 10, 14 выполнены переменной высоты 21, понижающейся к центру 22 желоба для извлечения пластинчатого золота 2, и переходящими в линию 23 параллельную дну 24 прямолинейного перехода 13.

Стенки 25 отсеков первого уровня 15, 16 имеют вырез 26.

Подвижные заслонки 17 могут быть выполнены в пазах и перемещаться вертикально.

В стенках дополнительного суживающегося желоба 14 выполнены внизу вырезы 27.

Отсеки второго уровня 19, 20 имеют выводы 28 на аппараты доизвлечения 29, если это необходимо.

Шлюз для извлечения пластинчатого золота работает следующим образом.

Исходный материал (пульпа) поступает на дно 5 первого наклонного прямолинейного желоба с трафаретами 9 шлюза 1. Перемещаясь в зону первого суживающегося желоба 10 со сходящимися под углом 11 боковыми стенками 12, уровень пульпы постепенно поднимается, замедляя несколько движение за счет изменения угла 4 и снижения турбулентности. Находящиеся во взвешенном состоянии частицы пластинчатого золота, поднимаясь вверх от плоского днища 3, поступают через боковые стенки 12 переменной высоты 21, понижающейся к центру 22, линию 23, параллельную дну 24 прямолинейного перехода 13 и стенки дополнительного суживающегося желоба 14 в отсеки первого уровня 15, 16, переливаясь через край.

Уровень поступающей пульпы в отсеке первого уровня 15, 16 должен быть ниже линии 23 постоянно.

Для поддержания уровня поворотом подвижных заслонок 17, 18 или их перемещением вверх вертикально, при другом исполнении, можно регулировать выход пульпы из отсеков первого уровня 15, 16 в дополнительный суживающийся желоб 14 и затем - во второй прямолинейный наклонный желоб 8 через вырезы 27.

В отсеке первого уровня 15, 16 происходит вторичное осаждение минеральных включений средней плотности, опускающихся вниз на дно 24. Через вырез 26 стенок 25 верхний слой пульпы с пластинчатым золотом поступает в отсеки второго уровня 19, 20, из которых может направляться через выводы 28 на аппараты доизвлечения 29.

Шлюз позволяет повысить эффективность извлечения пластинчатого и мелкого золота из труднообогатимого минерального сырья на первых стадиях переработки, снизить потери и сэкономить энергозатраты.
