Результат выполнения конструкторской разработки.

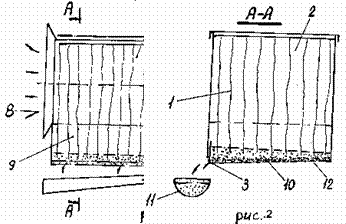

На рис.1 - общий вид схемы способа очистки; на рис.2 - разрез А-А на рис.1.

Способ включает вертикальные эластичные капиллярные элементы 1, зону испарения 2, выпуск илов 3, регулятор направления воздушного потока 4, подогретый воздух (струи входящего воздушного потока) 5, нагнетатель воздуха 6, приемник дренажно-сточных вод 7, выпуск влагонасыщенного воздуха 8, накопительную емкость дренажно-сточных вод 9, осадок илов 10, лоток отвода илов 11, днище накопителя 12.

Порядок реализации способа очистки сточных вод включает использование вертикальных эластичных капиллярных элементов испарителей 1, по которым фильтрационно очищенная вода поднимается из зоны накопительной емкости дренажно-сточных вод 9 в зону испарения 2, где происходит влагонасыщение струй входящего воздушного потока воздуха 5, подаваемого в зону испарения 2 нагнетателем воздуха 6, при этом подача дренажно-сточных вод 7 производится постоянно по мере расходования воды на испарение. Струя влагонасыщенного потока воздуха (пара) 8 выбрасывается в открытую атмосферу или подается на конденсацию. По мере накопления на днище 12 слоя осадка илов 10 илы выпускаются через выпуск 2 в лоток отвода илов 11 для последующего складирования. Вертикальные эластичные капиллярные элементы 1 крепятся в верхней части к ложному потолку зоны испарения 2 и свободно свисают ниже уровня воды в накопительной емкости дренажно-сточных вод 9. Очистка вертикальных эластичных капиллярных элементов 1 от осевших на их поверхности частиц илов производится за счет их колебательных движений, достигаемых изменением направления потока подогретого воздуха регулятором направления воздушного потока 4.
