Результат выполнения конструкторской разработки.

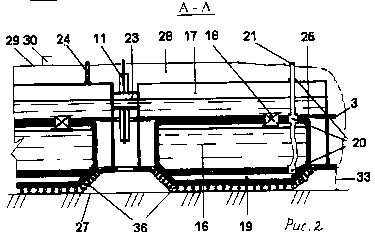

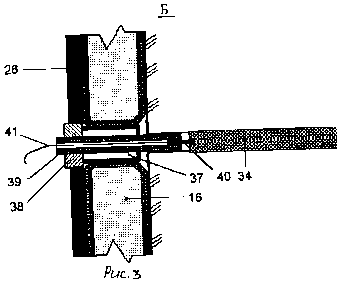

На рис.1 схематично изображена установка в рабочем положении, виду сбоку; на рис.2 - сечение А-А на рис.1, на рис.3 - узел Б на рис.1.

Самоходная установка для укрытия мест взрыва включает выполненные в виде решеток вертикальную раму 1 и горизонтальную раму 2, состоящую из секций 3. Вертикальная рама 1 связана с опорной платформой 4 транспортного средства, выполненного в виде массивной ходовой тележки 5, с помощью гидроцилиндров 6, 7, противооткатного механизма 8 и опорного элемента 9 с катками 10, позволяющими ей перемещаться и наклоняться относительно опорной платформы 4. Горизонтальная рама 2 тросами 11 подвешена к балке 12 опорной платформы 4, которая через упор 13 гидроцилиндром 14 может поворачиваться вокруг шарнира 15 для складывания горизонтальной рамы 2 в транспортное положение. Вертикальная рама 1 и горизонтальная рама 2 снабжены ограждающими элементами для перекрытия окон решетки, выполненными в виде гибких емкостей 16, изготовленных, например, из резинокордовой ткани. Гибкие емкости 16 вертикальной рамы 1 заполнены сыпучим материалом, например песком (рис.3), а гибкие емкости горизонтальной рамы 2 заполняются жидкостью из герметичных емкостей 17 через перепускные клапаны 18, служащие для выпуска этой жидкости под давлением в герметичные емкости 17. В нижней части этих емкостей выполнены пневмокарманы 19, заполняемые сжатым воздухом через штуцеры 20 (рис.2), и гибкий шланг 21 от компрессора 22, установленного на опорной платформе 4. В верхней части одной из герметичных емкостей 17, соединенных между собой трубами 23, имеется отверстие с заглушкой 24 для заправки ее жидкостью. Герметичные емкости 17 установлены на горизонтальной раме 2 над гибкими емкостями 16, и их утолщенное днище 25 служит жесткой плитой для последних. Такая же жесткая плита 26 установлена на вертикальной раме 1 (рис.3). Зазор между секциями 3 соединяет пространство над поверхностью уступа 27 с замкнутым пространством 28, образованным над горизонтальной рамой 2 эластичным кожухом 29, выполненным, например, из прочной ткани. Пространство 28 соединено гибким пылепроводом 30 с пылеуловителем 31, установленным на опорной платформе 4. Из последнего очищенный от пыли воздух поступает в адсорбер 32, также установленный на платформе 4. По контуру горизонтальной рамы 2 закреплен герметизирующий фартук 33, выполненный, например, из резинотросовой ленты. Горизонтальная рама 2 выполняется такой ширины, чтобы накрыть ею всю поверхность взрываемого зарядами ВВ в скважинах 34 уступа с запасом, обусловленным требованиями Правил безопасности. На балке 12 установлены направляющие 35 для фиксации горизонтальной рамы 2 в транспортном положении. Гибкие емкости с жидкостью 16 в горизонтальной раме 2 подвешены в окнах решетки на цепных сетях 36, выполненных, например, аналогично шинозащитным цепям фирмыrud[5]. Между гибкими емкостями 16 вертикальной рамы 1 выполнены несколько рядов отверстий 37 с шагом, соответствующим размеру сетки взрывных скважин. Через фиксаторы 38 этих отверстий проходят массивные полые штанги 39 с инициирующими устройствами 40, коммутационные элементы 41 которых проходят через полость штанги 40 (рис.3).
