Результат выполнения конструкторской разработки.

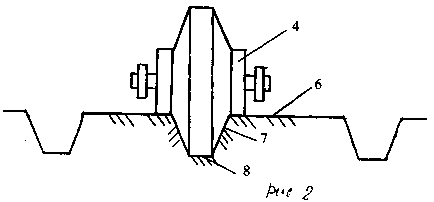

На рис.1 представлен вид устройства для образования и восстановления профилированных борозд, вид сбоку; на рис.2 - то же, вид сзади.

Устройство для образования и восстановления профилированных борозд состоит из рамы 1, установленного на горизонтальной оси 2 свободно вращающегося бороздообразующего диска 3 с рабочей поверхностью трапецеидальной формы сечения, соответствующей необходимым форме и размерам профилированной борозды. На бороздообразующем диске симметрично установлены две реборды 4, изготовленные в форме плоского кольца. Впереди бороздообразующего диска 3 на раме 1 жестко установлен бороздообразующий элемент 5, выполненный отвального типа или дискового типа.

Устройство для образования и восстановления профилированных борозд работает следующим образом.

В процессе движения агрегата бороздооткрывающий элемент 5 устройства, установленный на требуемую глубину, поднимает и перемещает почву из борозды на полотно 6 формируемой гряды. Бороздообразующий диск 3 с ребордами 4 свободно вращается под действием сил трения-сцепления с почвой. Поскольку размеры сечения рабочей поверхности бороздообразующего диска 3 на 20-40 мм больше размеров сечения профиля борозды, образуемой бороздооткрывающим элементом 5 устройства, происходит уплотнение откосов 7 и дна борозды 8 с осыпавшейся с откосов борозды почвой. Реборды 4 бороздообразующего диска 3 уплотняют кромки гряд.

Использование предлагаемого изобретения позволяет повысить качество поделки и восстановления борозд и обеспечивает уплотнение почвы откосов и дна борозды, кромок полотна гряды.
