Калибр для контроля усилия отрыва внутреннего зеркала

Назначение

Для контроля усилия отрыва внутреннего зеркала заднего вида от ветрового стекла

Рекомендуемая область применения

Автомобилестроение, сборочное производство

Описание

Результат выполнения конструкторской разработки.

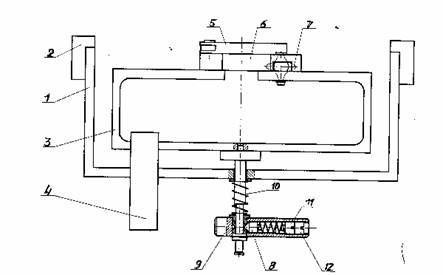

Калибр состоит из корпуса 3 (см. рисунок), на котором закреплены призма 5 с рычагом 6 и планка 9. Крепление калибра на опоре зеркала осуществляется с помощью рукоятки 7. Для удобства работы на корпусе 3 закреплена ручка 4. Внутри планки 9 расположены фиксатор 8, регулировочный винт 11 и винт 12. Пружина 10 служит для прижима к ветровому стеклу упора 1 с планками 2.

Калибр для контроля усилия отрыва внутреннего зеркала

Принцип действия. Отрегулировать величину усилия отрыва тарировкой пружины с помощью динамометра, вращая планку 9 до срабатывания фиксатора 8, и зафиксировать винтом 12. Установить калибр на опору зеркала, так чтобы призма 5 была сверху, и закрепить рычагом 6 с помощью рукоятки 7 (при установке пружина 10 находится в свободном состоянии). Прижать упор 1 с планками 2 к ветровому стеклу, вращая планку 9 до срабатывания фиксатора 8, при этом отрыва зеркала от ветрового стекла не должно произойти.

Преимущества перед известными аналогами

Простота конструкции, компактность

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 1,5 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

13.11.2003
