Результат выполнения конструкторской разработки.

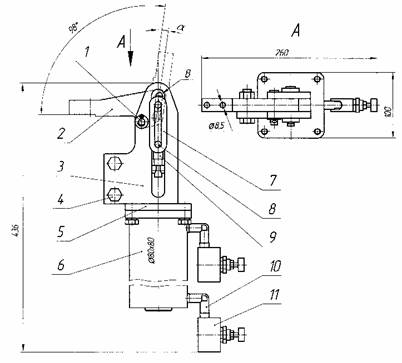

Прижим состоит из корпуса 3 (см. рисунок), к которому присоединен болтами фланец 5 с пневмоцилиндром 6. В шток пневмоцилиндра вкручено ушко 9 с контргайкой. Ушко 9 через ось 8 с роликами соединено с серьгами 7. С противоположной стороны серьга соединена с пазом В в рычаге 2, который качается на оси 1 в корпусе 3. К рычагу через два отверстия Ш 8,5 прикрепляется деталь, обеспечивающая прижим заготовки.

Пневматический прижим для сварочных приспособлений

Пневмоприжим присоединяется к ложементу или стойке с помощью болтов 4 с гайками и подключается к пневматической системе приспособления. При зажиме заготовки воздух под давлением подается в нижнюю полость цилиндра, и его шток начинает перемещаться вверх. Закрепленное на штоке ушко перемещает серьги 7, которые начинают вращать рычаг 2. В конце рабочего хода рычаг устанавливается перпендикулярно к оси цилиндра, при этом паз В рычага расположен под углом , который обеспечивает самоторможение прижима. Поэтому, при падении давления воздуха в сети, прижим не откроется, и заготовка будет надежно закреплена в приспособлении. Плавность перемещения подвижных частей прижима при рабочем и обратном ходе регулируется с помощью пневмодросселя 11, ввернутого в цилиндр через угольник 10.
