Номер

77-062-03

Наименование проекта

Устройство для длинномерного вращающегося проволочного винта

Назначение

Для привода длинномерных вращающихся проволочных винтов пружинных транспортеров-насосов.

Рекомендуемая область применения

Транспортирующие устройства различных отраслей народного хозяйства.

Описание

Результат выполнения конструкторской разработки.

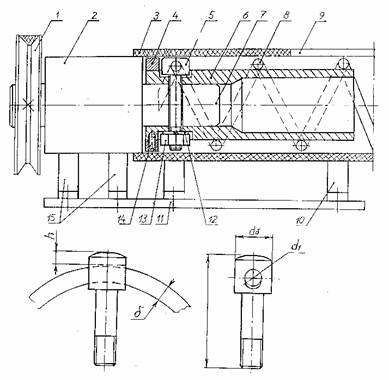

Устройство состоит из подшипникового устройства 2(см. рисунок) с приводным шкивом 1 и приводным валом 7. На приводной вал вставлен переходник - втулка 6, на который вставляется рабочий орган, проволочный винт 8 путем пропуска в отверстие на головке болта 5 витка винта 8. Кожух (труба) 3 крепится к корпусу подшипникового устройства 2. Подшипниковое устройство 2 и кожух (труба) монтируется на общей раме 11 посредством опор 10 и 15. На переходник-втулку 6 установлено упорно-отражательное кольцо 4, закрепленное фиксатором 14. На головке болта 5, имеющей полукруглую форму, просверлено отверстие d1 диаметром большим, чем диаметр проволоки . Проволочный винт 8 прижимается к поверхности переходника - втулки 6 гайкой 13 с шайбой 12. со стороны прилегающей к переходнику - втулке. В отверстии головки болта 5 делается канавка с углом наклона =rctgs/hd ср, где s - шаг винтовой линии; d ср= d н- - средний диаметр проволочного винта; d н - наружный диаметр винта; - толщина проволоки. Высота головки болта h<(>к- dн), где dк - внутренний диаметр кожуха (трубы) 3 с загрузочным окном 9. Диаметр отверстия в головке болта d 1 - больше диаметра проволоки d 1> , а общая длина болта l меньше или равна наружному диаметру проволочного винта ( l1dн). При сборке проволочный винт вставляется до упора витка к кольцу 4.

Устройство для привода длинномерного вращающегося проволочного винта

Устройство работает следующим образом. На переходник-втулку 4 монтируется упорно-отражательное кольцо 4, переходник-втулка надевается на приводной вал 7. В отверстие, просверленное на переходнике-втулке 6 и приводном валу, вставляется болт 5, в отверстие которого вкручивается виток проволочного винта 8 до упора в отражательное кольцо 4. Виток винта 8 прижимается к переходнику-втулке гайкой 13.

Использование устройства со вставным болтом, с отверстием в головке для закрепления приводимого во вращательное движение транспортирующего длинномерного проволочного винта шагом винтовой линии примерно равной диаметру винта, позволяет его соединение с приводным валом, обеспечивая при этом уплотнение приводного устройства с целью исключения потерь (запыленности, подтеков жидких металлов).

Устройство позволяет осуществлять монтаж приводного устройства непосредственно внутри транспортного кожуха (трубы).

Преимущества перед известными аналогами

Позволяет соединять рабочий орган, проволочный винт без нарушения прочностных свойств пружинной проволоки.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудозатрат на монтажные работы на 40-50%, повышение производительности труда на 50-60%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.11.2003
